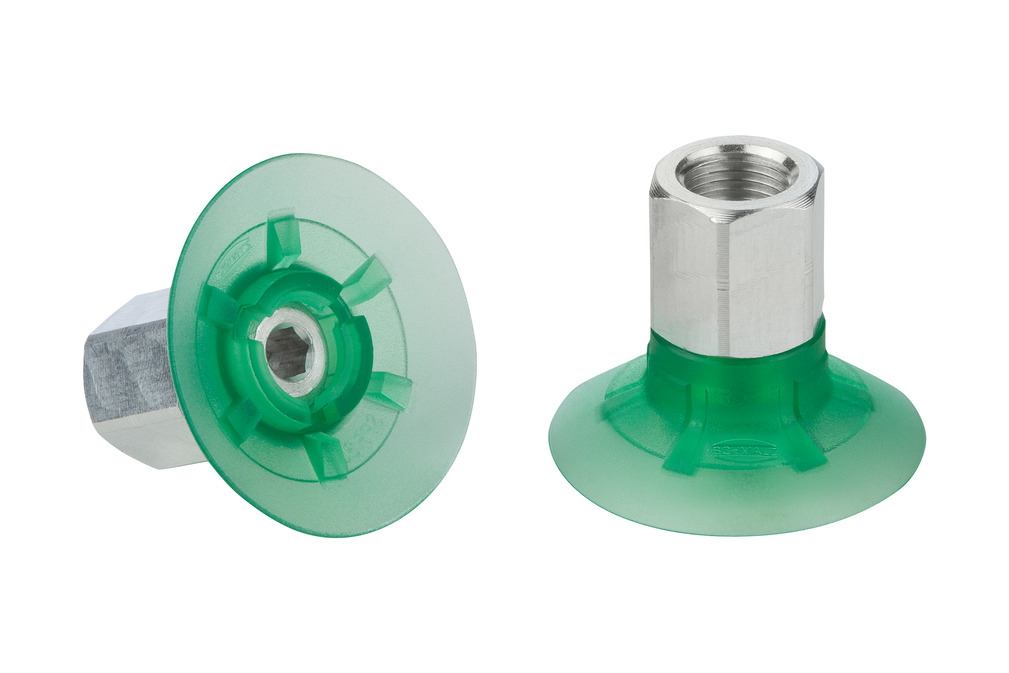

SPF 40 ED-65 G1/4-IG > 真空吸盘 | Schmalz

扁平吸盘（圆形），动态搬运纸箱和刚性包装

SPF 40 ED-65 G1/4-IG

尺寸	40
吸盘材质	弹性体聚合塑料 ED
材质硬度	65 Shore A
螺纹 G1	G1/4"-F

SPF 40 ED-65 G1/4-IG

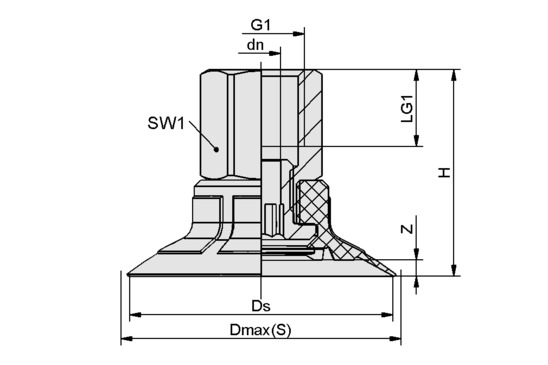

属性	价值
dn	6.10 mm
最大值（S）	43.70 mm
Ds	41.40 mm
G1	G1/4"-F
H	32.20 mm
LG1	12 mm
SW1	17 mm
Z（吸盘行程）	2.50 mm

注：根据DIN ISO 3302-1 M3标准，弹性体零件的允许尺寸公差符合DIN ISO 3302-1 M3标准

属性	价值
吸力	49.50 N
拉脱力	62.50 N
横向力	25 N
腔内体积	5.091 cm³
最小曲率半径(凸面)	70 mm
建议软管内径d	6 mm
尺寸	40
折数	0
吸盘材质	弹性体聚合塑料 ED
材质硬度	65 Shore A
自重	19 g
产品系列	SPF

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
