FSGB-R 52x25 SI-50 G1/4-AG

物料号: 10.01.06.02282

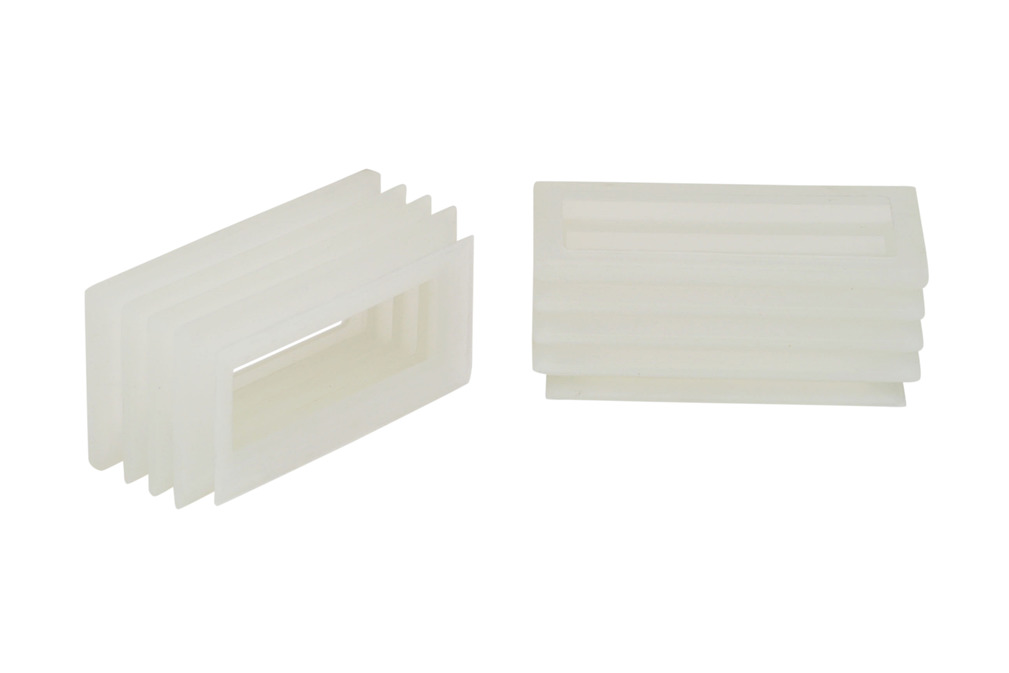

波纹吸盘（矩形）

FSGB-R 52x25 SI-50 G1/4-AG
尺寸 (LxB)52 x 25
吸盘材质硅树脂 SI
材质硬度50 Shore A
接头材质铝
连接方式G1/4-AG
折数2.5
FSGB-R 52x25 SI-50 G1/4-AG
属性 价值
b2 10 mm
B1 25 mm
最大值（S） 27.50 mm
Bs 25 mm
dn 5 mm
G1 G1/4"-M
H 50 mm
l2 37 mm
L1 52 mm
LG1 10.50 mm
Lmax.(S) 54.50 mm
Ls 52 mm
SW1 17 mm
Z（吸盘行程） 15 mm


注：根据DIN ISO 3302-1 M3标准，弹性体部件的允许尺寸公差是指在每一折中使用支撑架的行程规格。
属性 价值
吸力 20 N
腔内体积 16 cm³
最小曲率半径(凸面) 10 mm
建议软管内径d 6 mm
尺寸 (LxB) 52 x 25
折数 2.50
吸盘材质 硅树脂 SI
材质硬度 50 Shore A
自重 45 g
产品系列 FSGB-R


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数 软管直径：推荐的软管直径指的是长度约为 2 米的软管。

订单信息: FSGB-R 52x25 SI-50 G1/4-AG

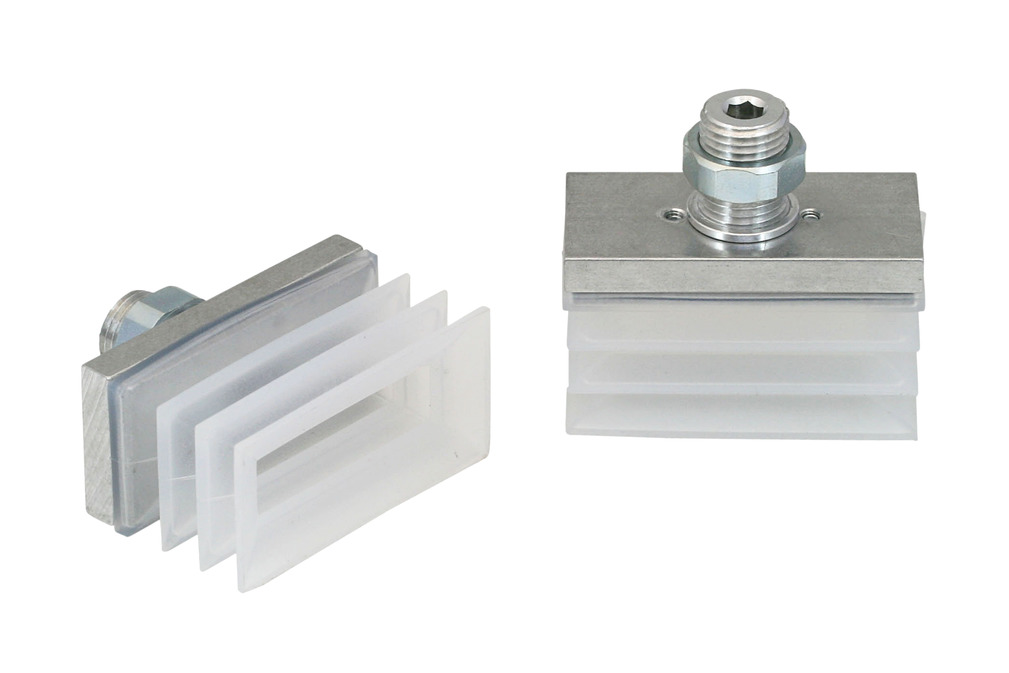

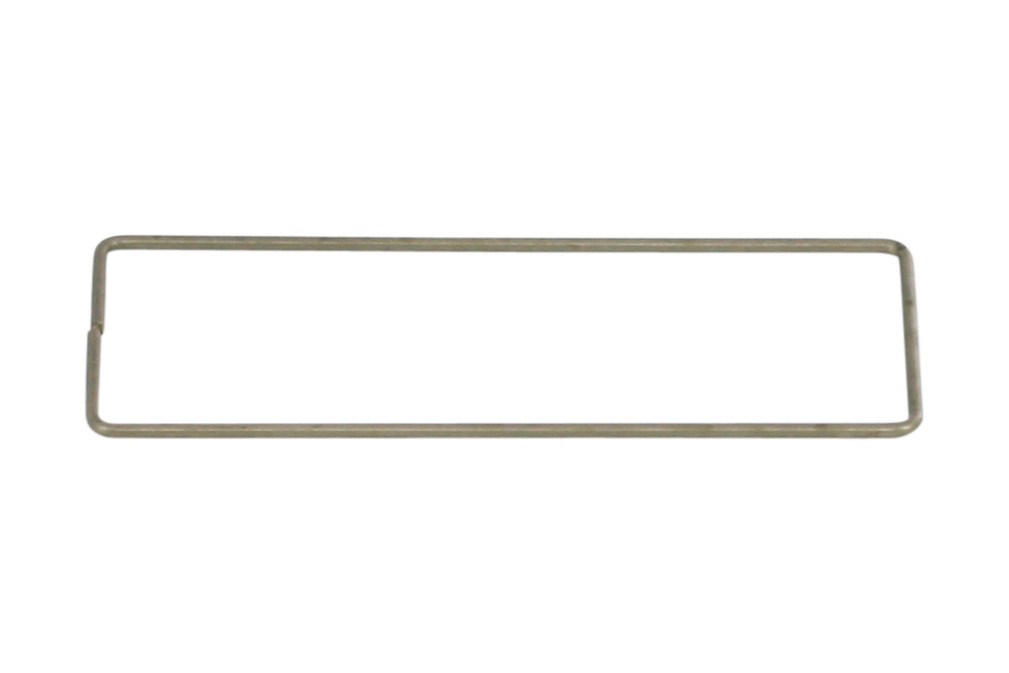

真空吸盘FSGB-R(橡胶件+吸盘接头)经装配成一体后供货，该订购编号包含：
