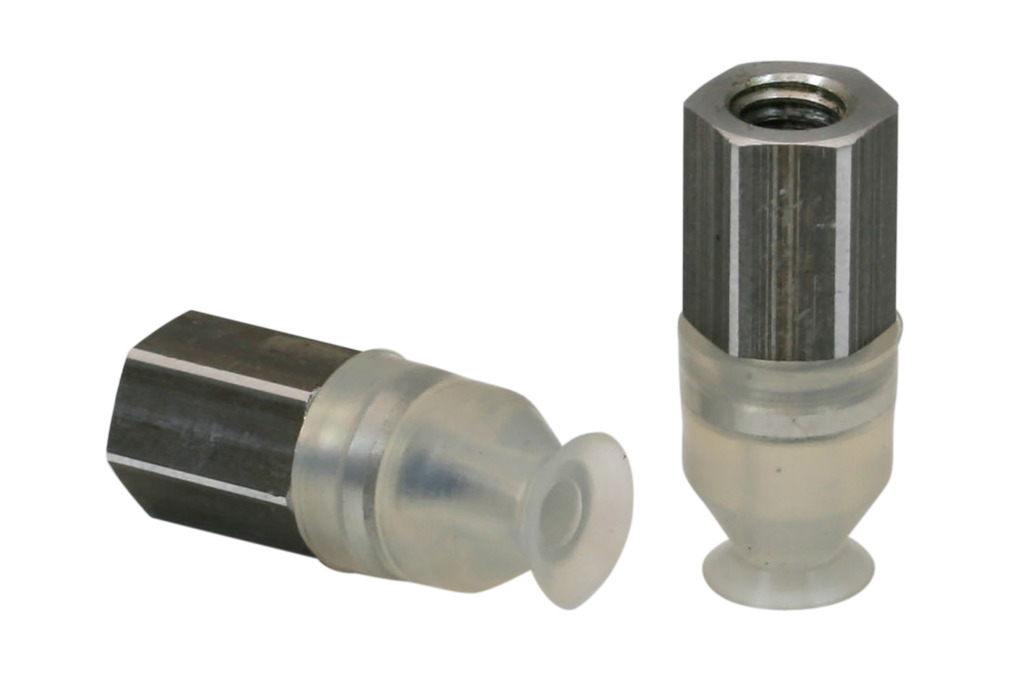

SGAN 7 SI-55 M5-IG

物料号: 10.01.01.00797

扁平吸盘（圆形），适合抓取易损工件

SGAN 7 SI-55 M5-IG
淘汰条款
尺寸7
吸盘材质硅树脂 SI
材质硬度55 Shore A
连接方式M5-F
SGAN 7 SI-55 M5-IG

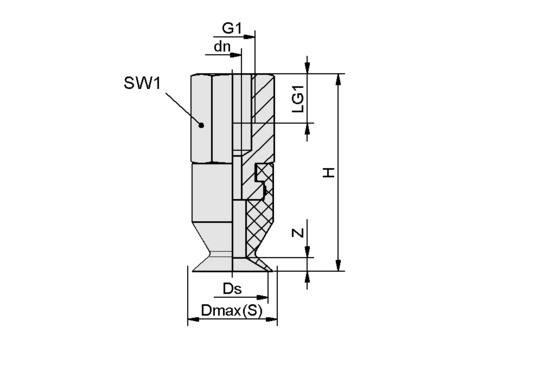

属性 价值
dn 2 mm
最大值（S） 7.50 mm
Ds 7 mm
G1 M5-F
H 22 mm
LG1 5.50 mm
SW1 8 mm
Z（吸盘行程） 1 mm


注：根据DIN ISO 3302-1 M3标准，弹性体零件的允许尺寸公差符合DIN ISO 3302-1 M3标准
属性 价值
吸力 1.60 N
腔内体积 0.186 cm³
最小曲率半径(凸面) 7.50 mm
建议软管内径d 2 mm
尺寸 7
接头 N 028
吸盘材质 硅树脂 SI
材质硬度 55 Shore A
自重 1.70 g
折数 0
产品系列 SGAN


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数 软管直径：推荐的软管直径指的是长度约为 2 米的软管。

订单信息: SGAN 7 SI-55 M5-IG

吸盘SGAN（弹性体部分+连接接头）在供货时没有组装。交付的内容包括。

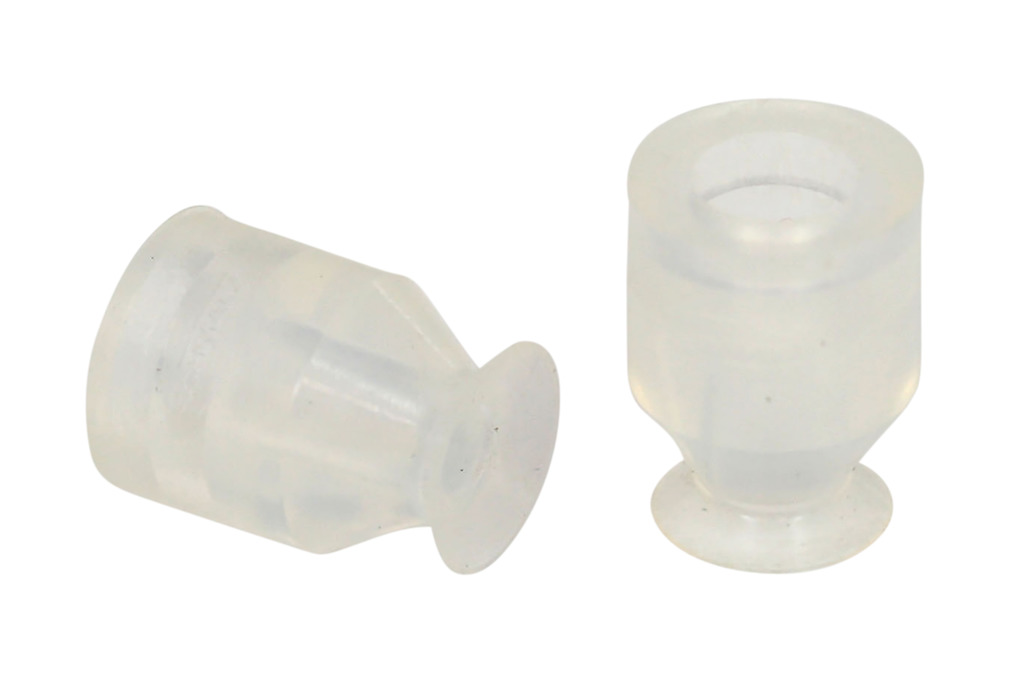

  • SGA型吸盘 - 弹性体部分，有各种直径和材料可供选择。

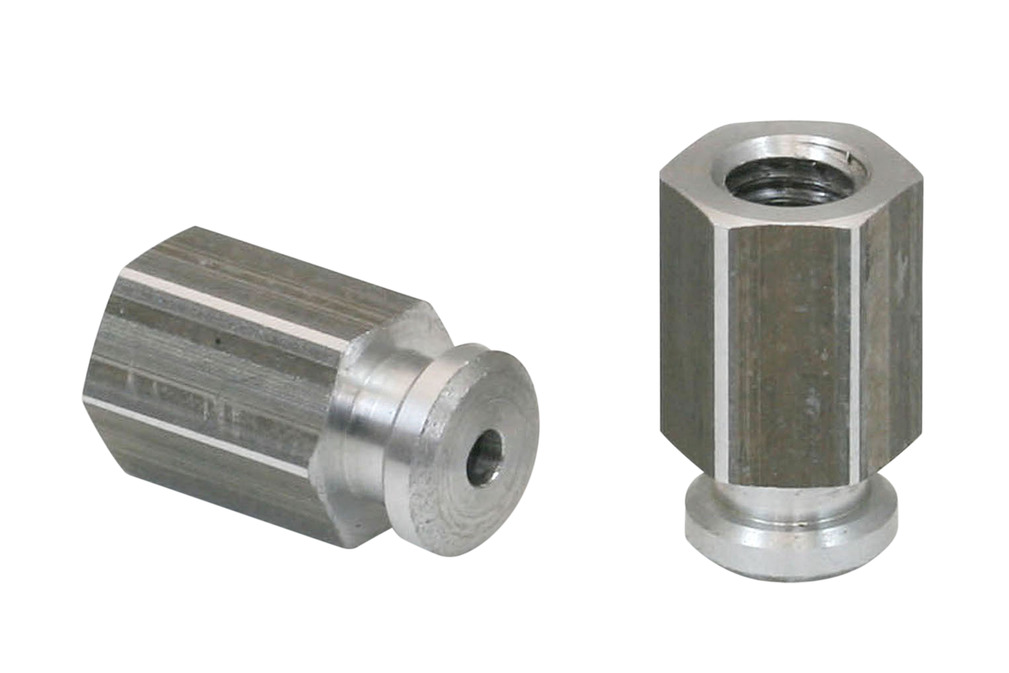

  • SA-NIP型连接乳头 - 可提供各种螺纹

可用的备件：SGA吸盘，SA-NIP连接乳头。
