PFYN 95 VU1-72 G1/4-AG > 真空吸盘 | Schmalz

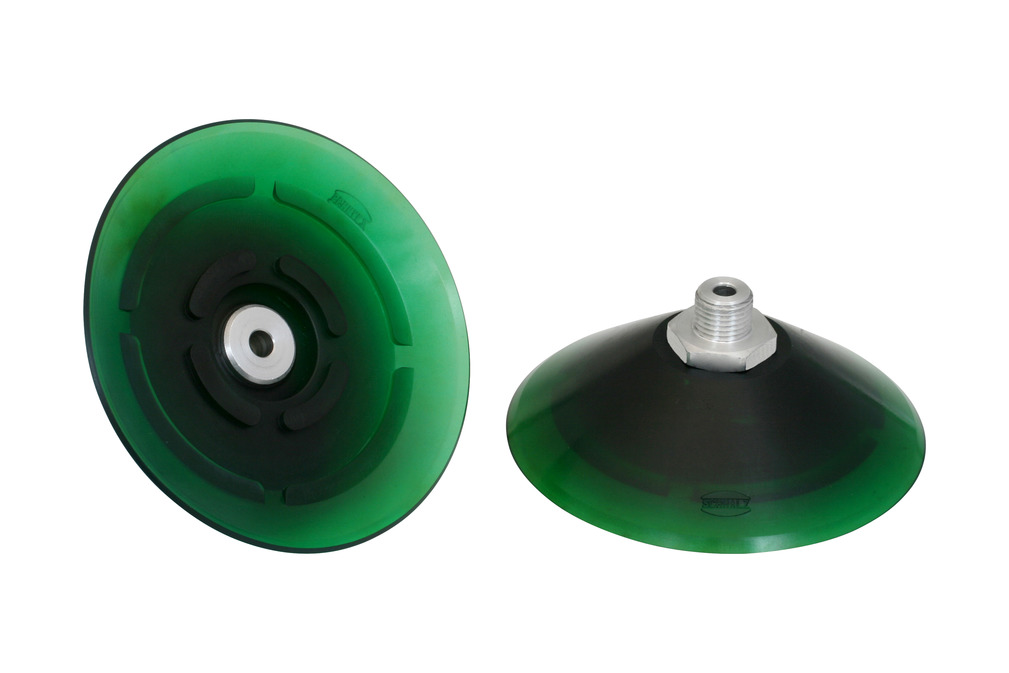

扁平吸盘（圆形），搬运光滑或轻微粗糙表面工件

PFYN 95 VU1-72 G1/4-AG

尺寸	95
吸盘材质	氨基甲酸乙酯橡胶 VU1
材质硬度	72 Shore A
接头材质	铝
连接方式	G1/4"-M

PFYN 95 VU1-72 G1/4-AG

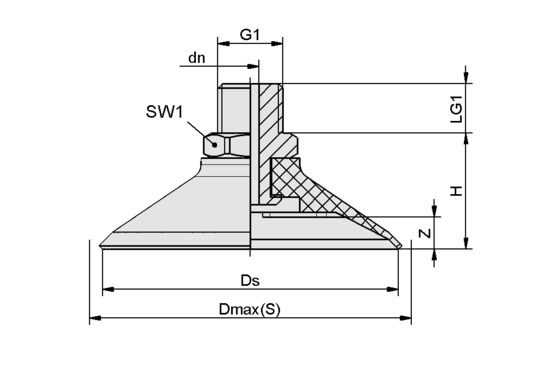

属性	价值
最大值（S）	101 mm
dn	5 mm
Ds	95 mm
G1	G1/4"-M
H	30 mm
LG1	10 mm
SW1	22 mm
Z（吸盘行程）	6 mm

注：根据DIN ISO 3302-1 M3标准，弹性体零件的允许尺寸公差符合DIN ISO 3302-1 M3标准

属性	价值
尺寸	95
吸盘材质	氨基甲酸乙酯橡胶 VU1
吸力	350 N
腔内体积	42 cm³
最小曲率半径(凸面)	140 mm
建议软管内径d	6 mm
接头	N 012
材质硬度	72 Shore A
自重	72.80 g
折数	0
产品系列	PFYN

注意：弹性部件的允许尺寸公差符合 DIN ISO 3302-1 M3 标准。
