FSGB 25 NBR-55 G1/8-IG

物料号: 10.01.06.00110

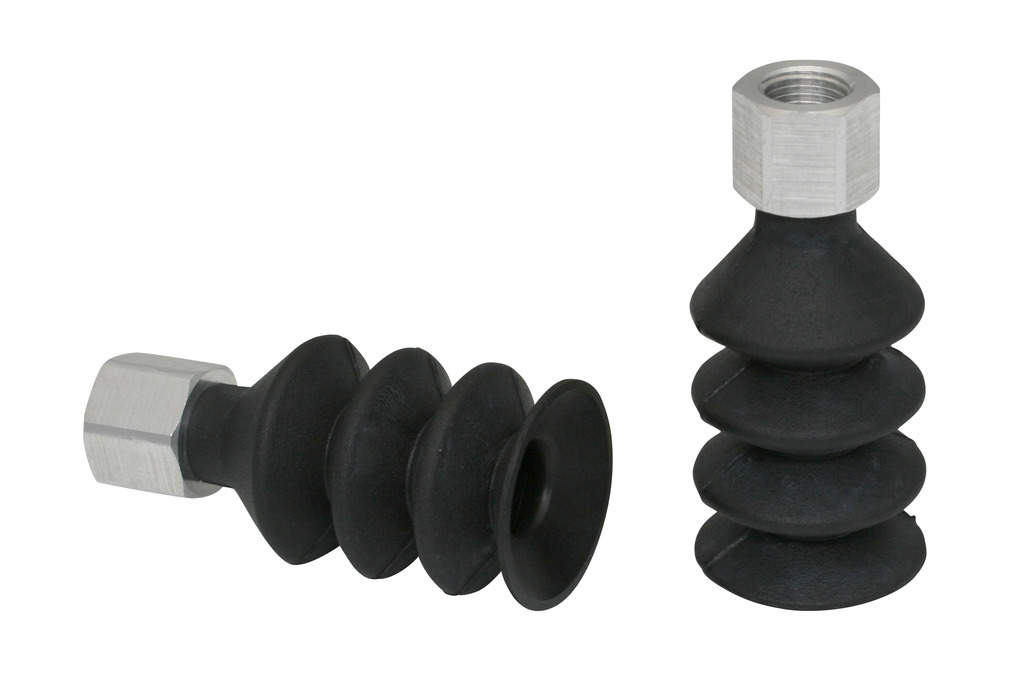

波纹吸盘（圆形），紧密贴合不平整工件表面

FSGB 25 NBR-55 G1/8-IG
尺寸25
吸盘材质丁腈橡胶 NBR
材质硬度55 Shore A
接头材质铝
折数3.5
FSGB 25 NBR-55 G1/8-IG

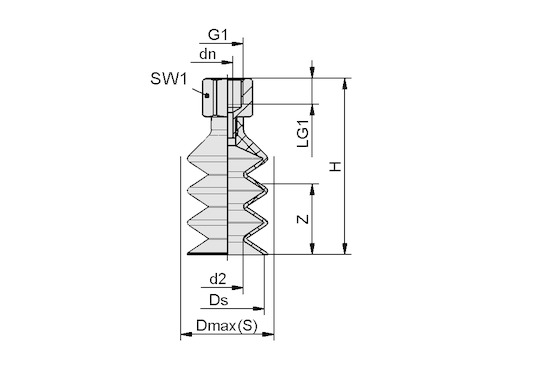

属性 价值
d2 10 mm
最大值（S） 26.50 mm
dn 3.50 mm
Ds 23 mm
G1 G1/8"-F
H 57 mm
LG1 8.50 mm
SW1 14 mm
Z（吸盘行程） 22 mm


注：根据DIN ISO 3302-1 M3标准，弹性体零件的允许尺寸公差符合DIN ISO 3302-1 M3标准
属性 价值
拉脱力 20 N
尺寸 25
自重 9.70 g
接头 N 049
吸盘材质 丁腈橡胶 NBR
吸力 4.50 N
建议软管内径d 4 mm
腔内体积 7.071 cm³
最小曲率半径(凸面) 25 mm
产品系列 FSGB
折数 3.50


注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数 软管直径：推荐的软管直径指的是长度约为 2 米的软管。

订单信息: FSGB 25 NBR-55 G1/8-IG

吸盘FSGB（弹性体部分+连接接头）在供货时是未装配的。交付的内容包括。

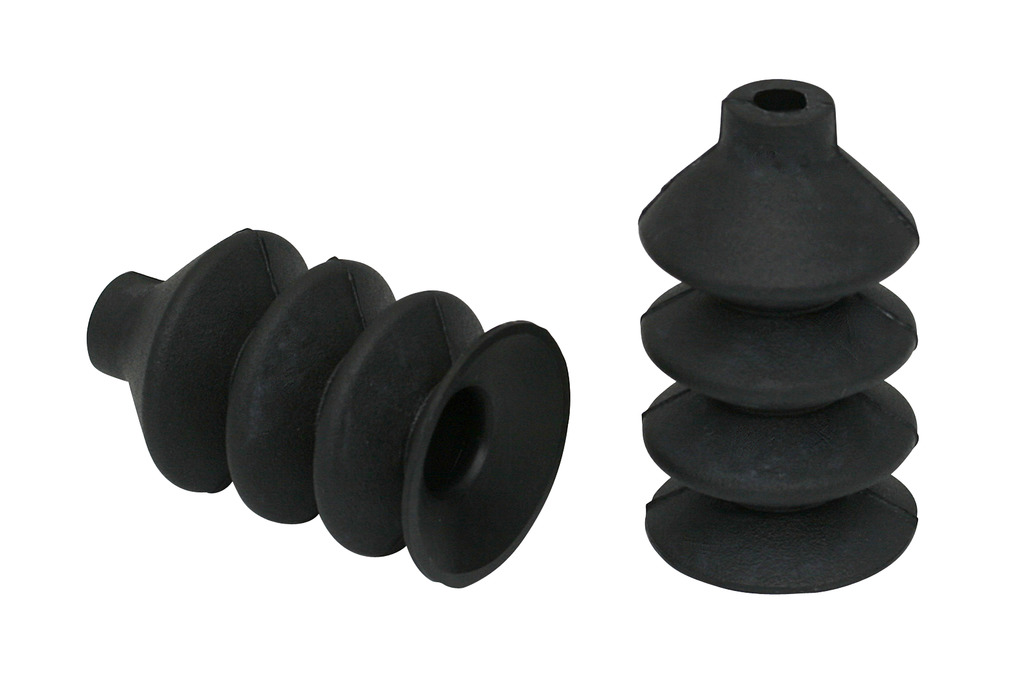

  • FGB型吸盘 - 弹性体部分，有不同材料可供选择。

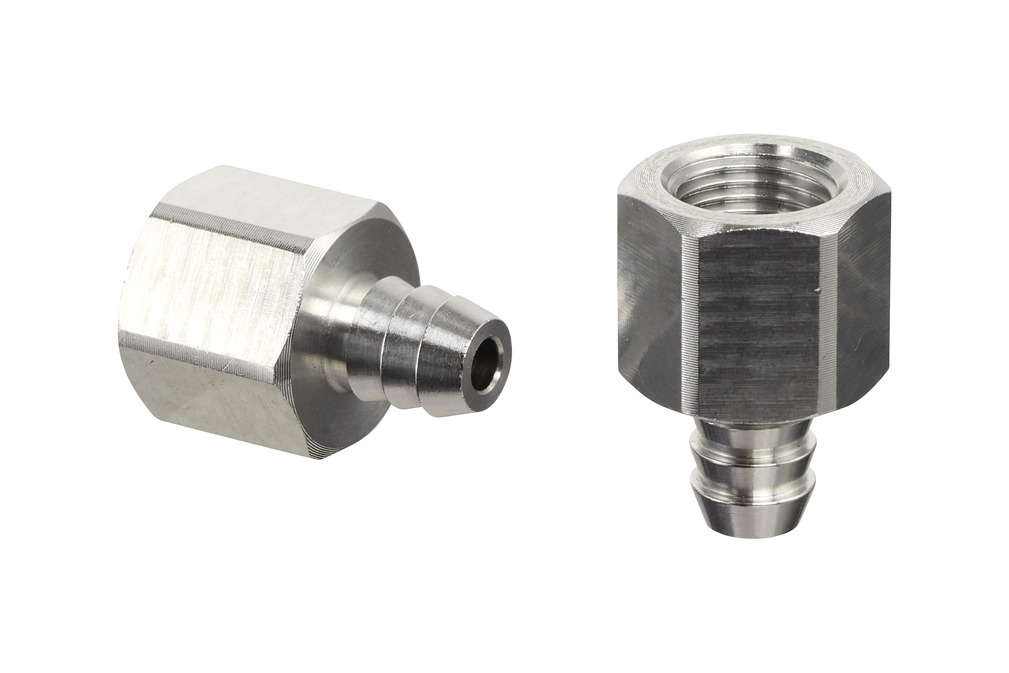

  • SA-NIP型连接乳头 - 可提供各种螺纹

可用的备件：吸盘FGB，连接乳头SA-NIP
