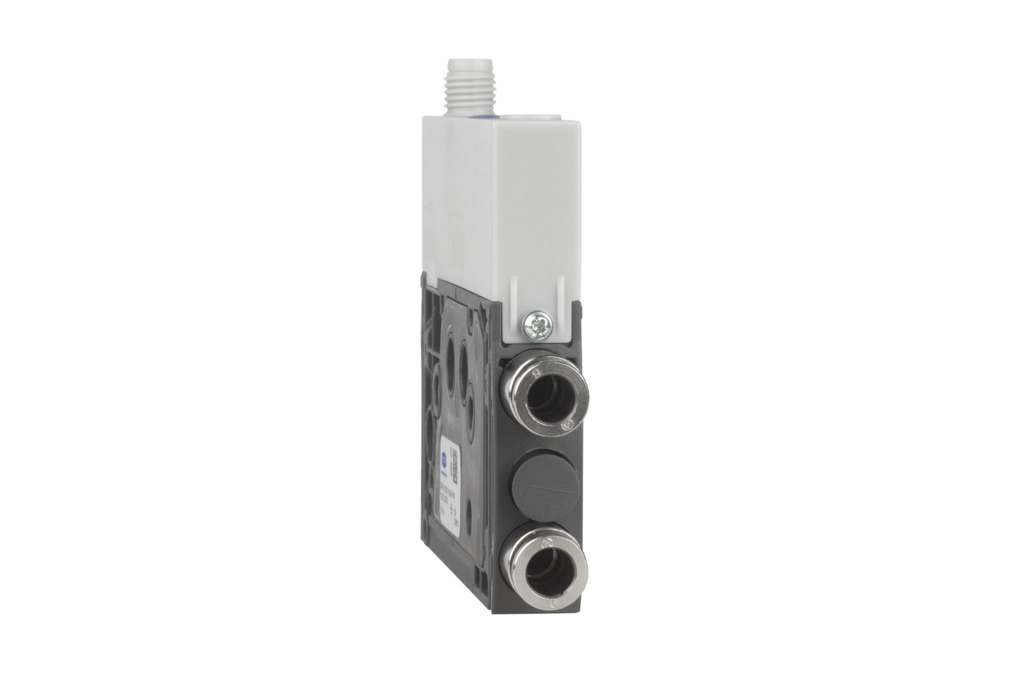

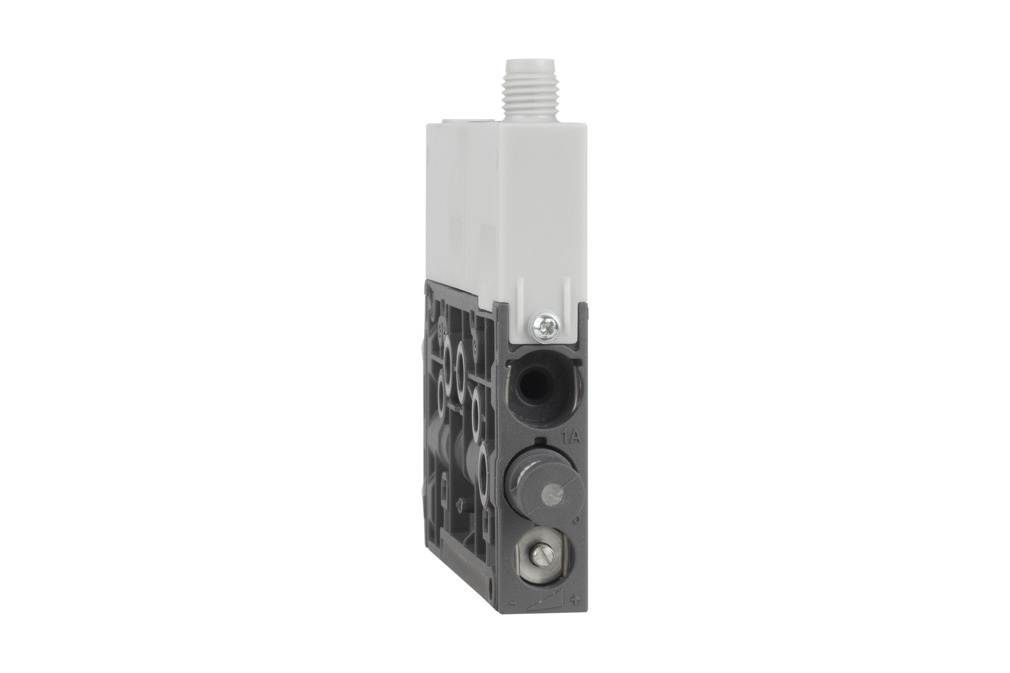

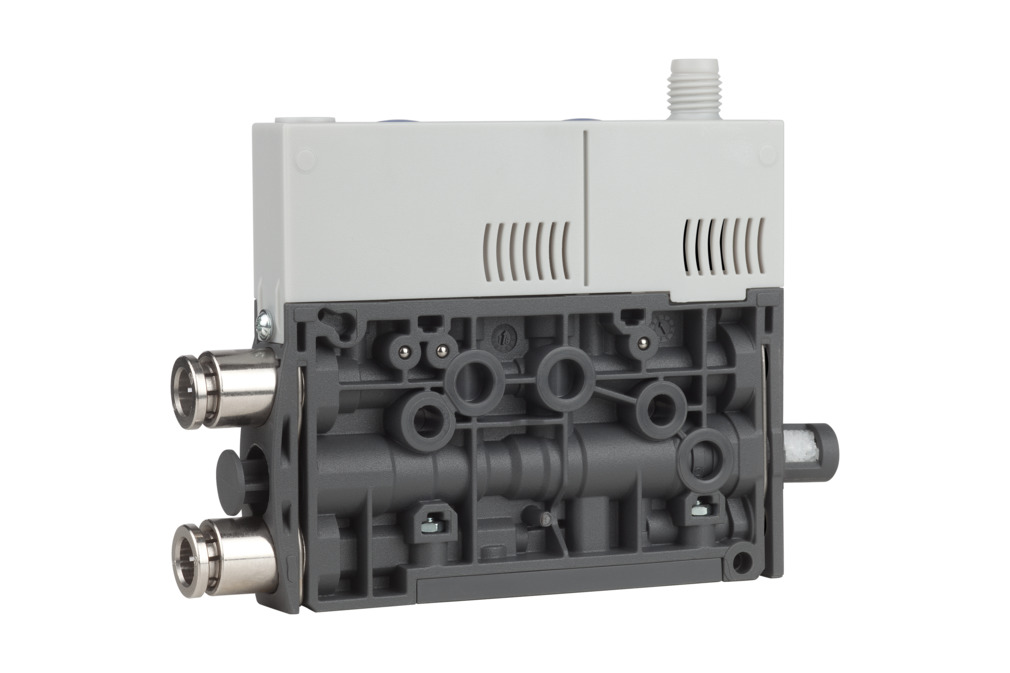

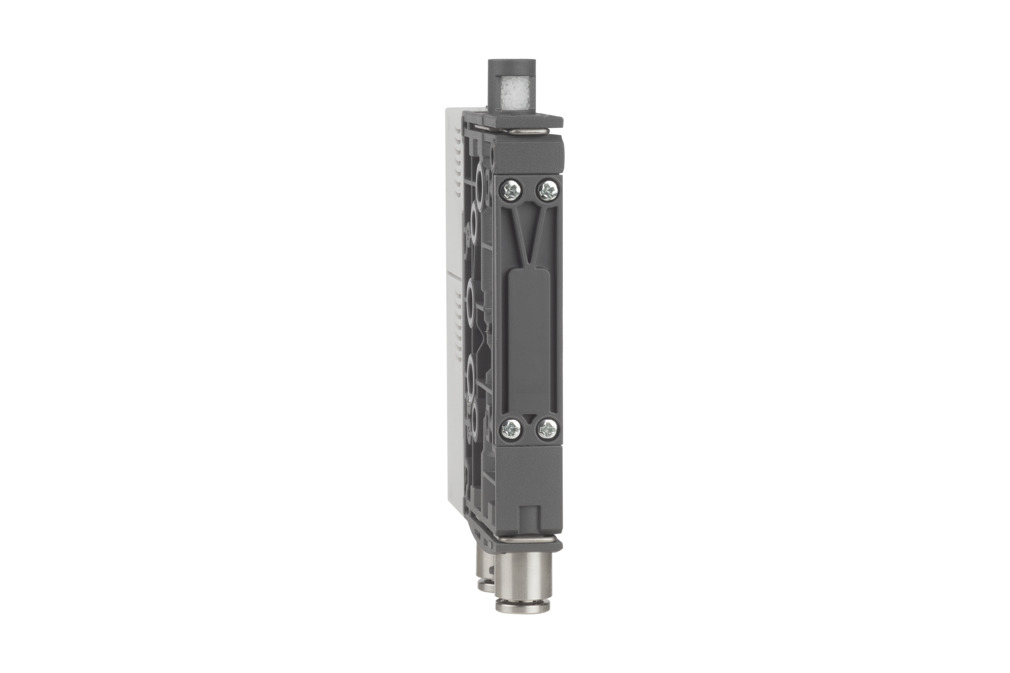

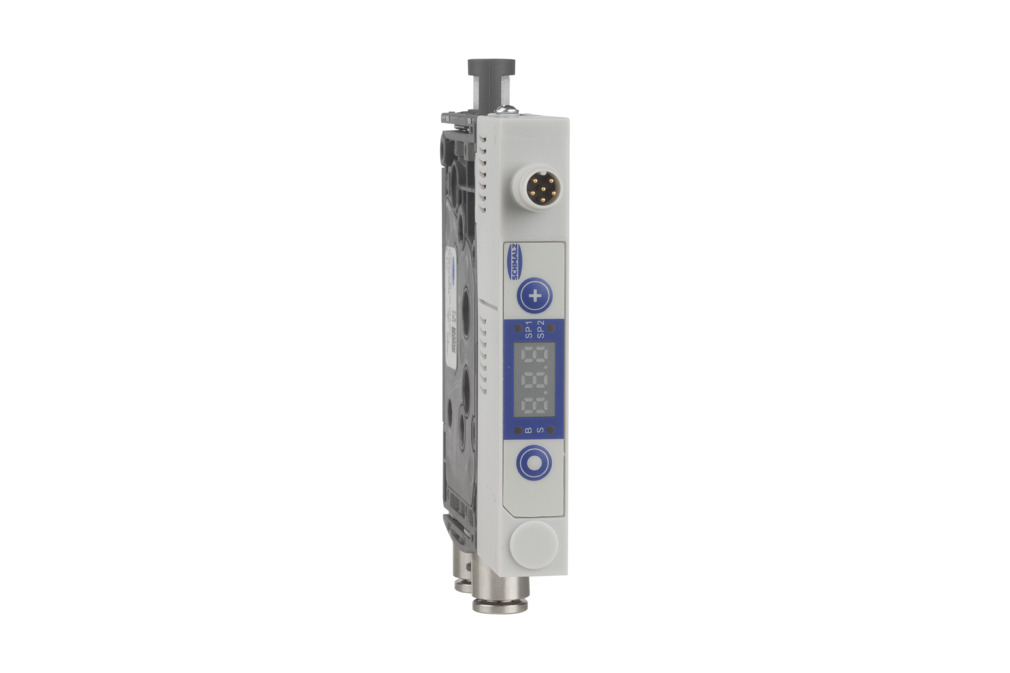

SCPMc 10 S04 NC M8-6 NPN AA8

物料号: 10.02.02.05751

微型泵，集成式真空发生器，最小尺寸

喷嘴尺寸1 mm
连接方式气管 D6(1)-D6(2)
最大抽吸速率28 l/min
耗气量 (吸气)45 l/min
噪音等级 空载71 dB(A)
工作压力范围3.5 ... 6.0 bar
最大真空度870 mbar
电气连接6针M8公插头
形状NPN 开关
控制常闭
防护等级 IPIP 40
SCPMc 10 S04 NC M8-6 NPN AA8

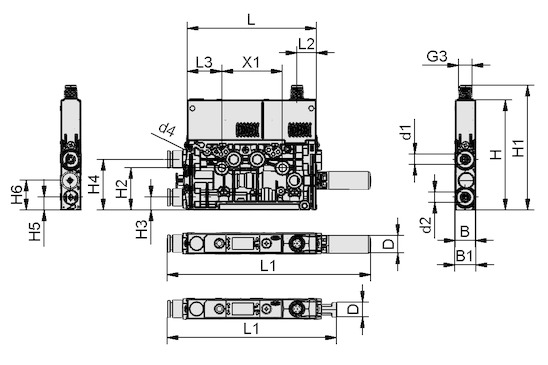

属性 价值
B 12 mm
B1 12.50 mm
D 9 mm
d1 6.20 mm
d2 6.20 mm
d4 4.30 mm
螺纹 G3 M8x1-M
H 65.30 mm
H1 73.90 mm
H2 24.95 mm
H3 7.50 mm
H4 30 mm
H5 7.50 mm
H6 17.50 mm
L 76.50 mm
L1 98.30 mm
L2 11.40 mm
L3 20.50 mm
X1 36 mm
属性 价值
喷嘴尺寸 1 mm
形状 NPN 开关
控制 NC
电气连接 M8-6
真空度 87 %
最大抽吸速率 28 l/min
耗气量 (吸气) 45 l/min
最大耗气量 (吹气) 10 l/min
最大真空度 870 mbar
最佳压力 4.50 bar
工作压力范围 3.5 ... 6.0 bar
软管内径 4 mm
软管内径 4 mm
环境温度 0 ... 50 °C
自重 84 g
产品系列 SCPMc
配置器代码 AA8
