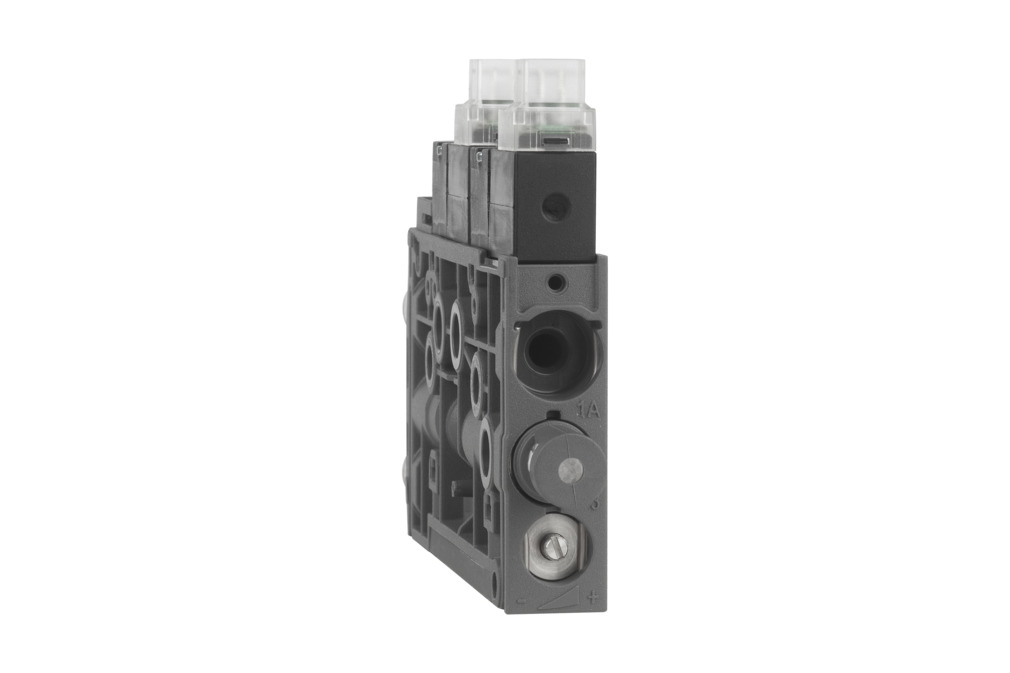

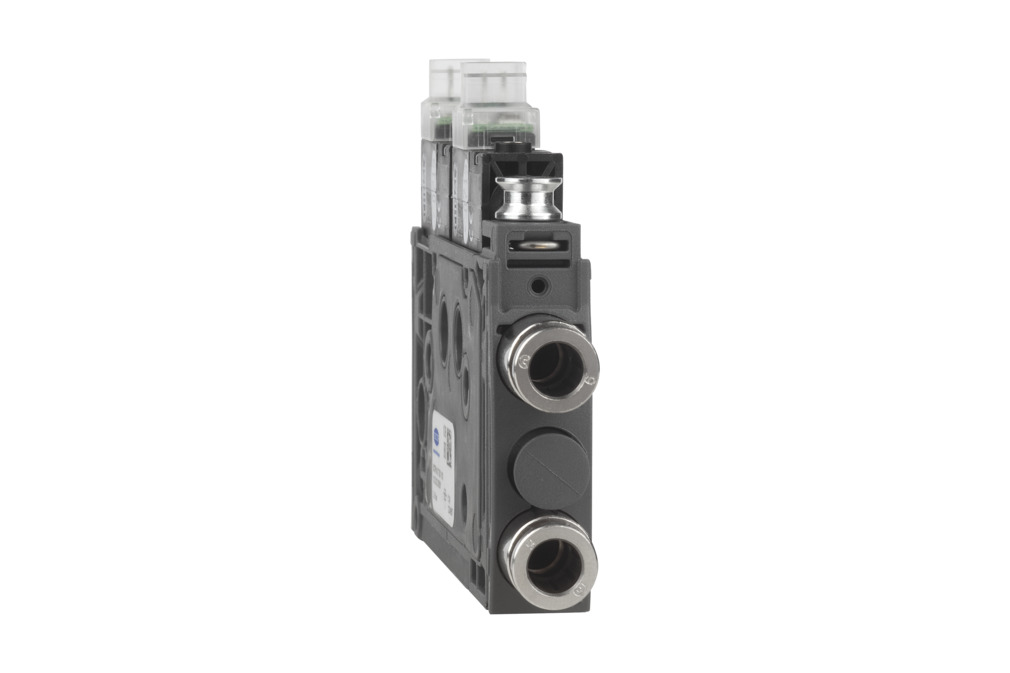

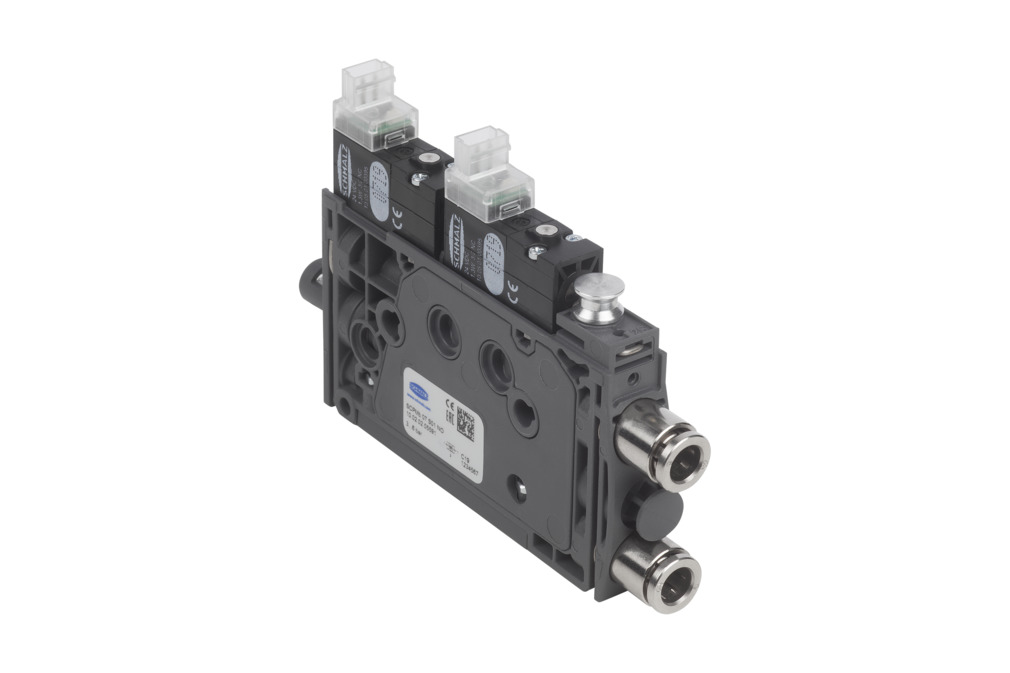

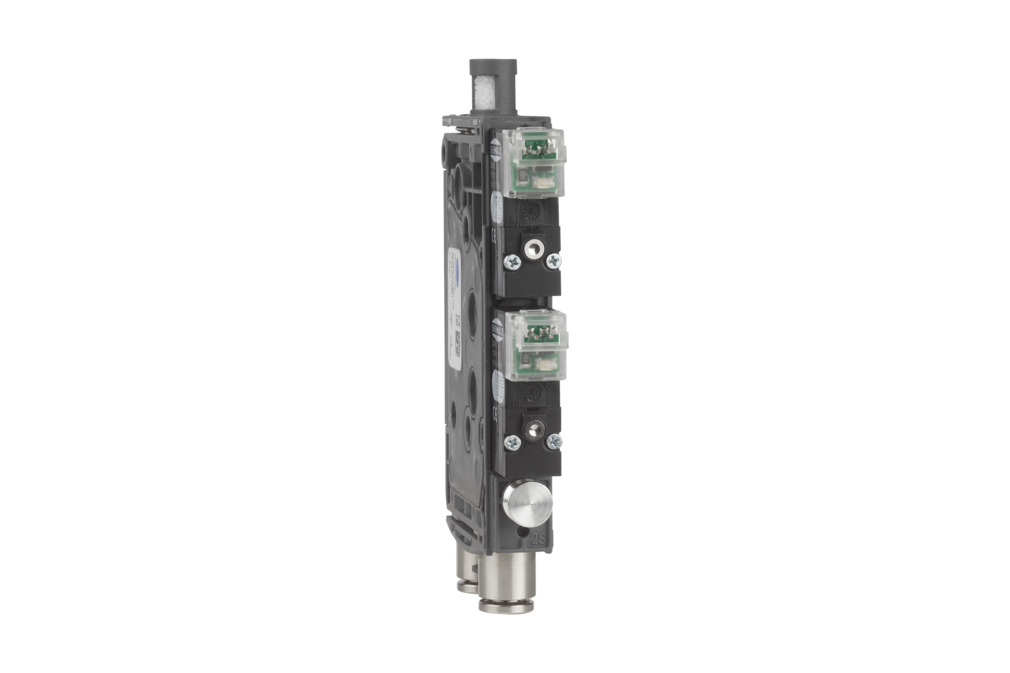

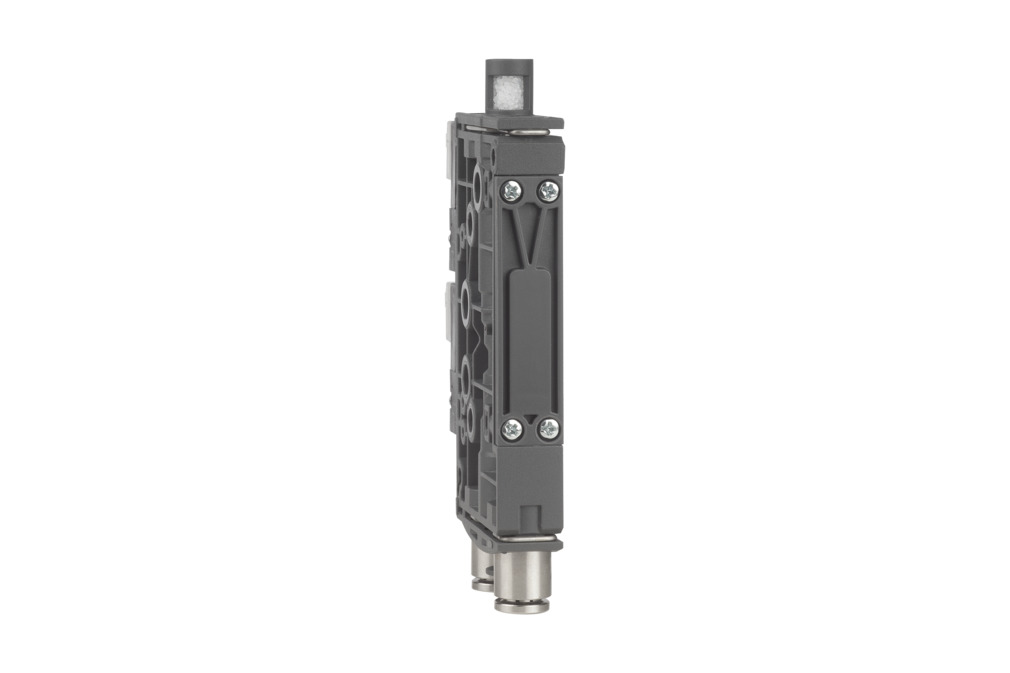

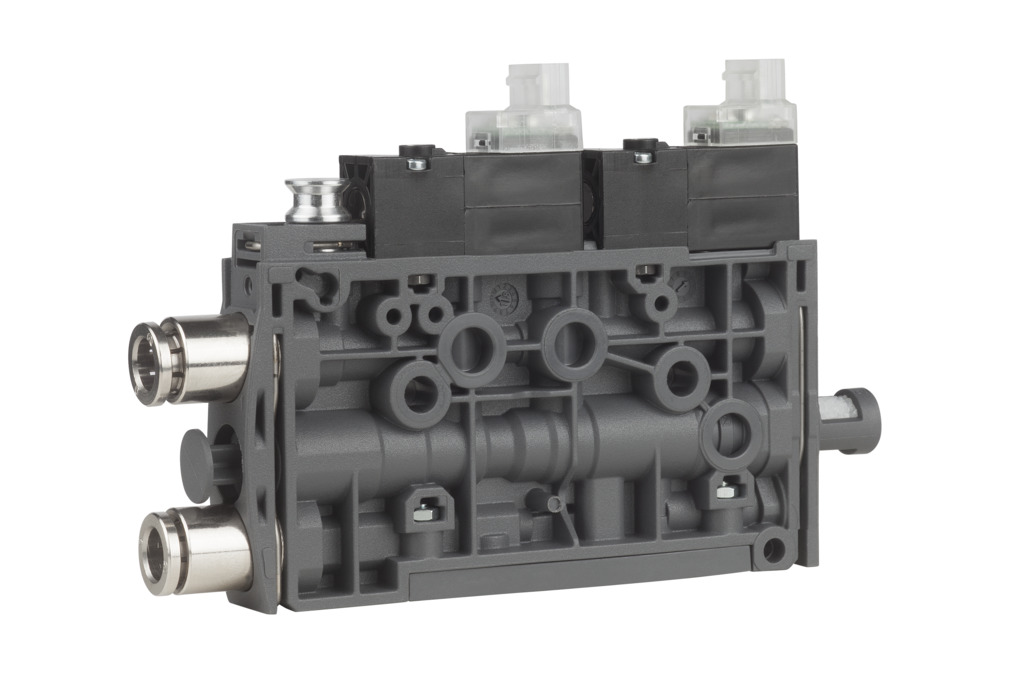

SCPMb 10 S04 NO AAH

物料号: 10.02.02.05736

微型泵，集成式真空发生器，最小尺寸

喷嘴尺寸1 mm
连接方式气管 D6(1)-D6(2)
最大抽吸速率28 l/min
耗气量 (吸气)45 l/min
噪音等级 空载71 dB(A)
工作压力范围3.5 ... 6.0 bar
最大真空度870 mbar
控制常开
防护等级 IPIP 40 (带插头)

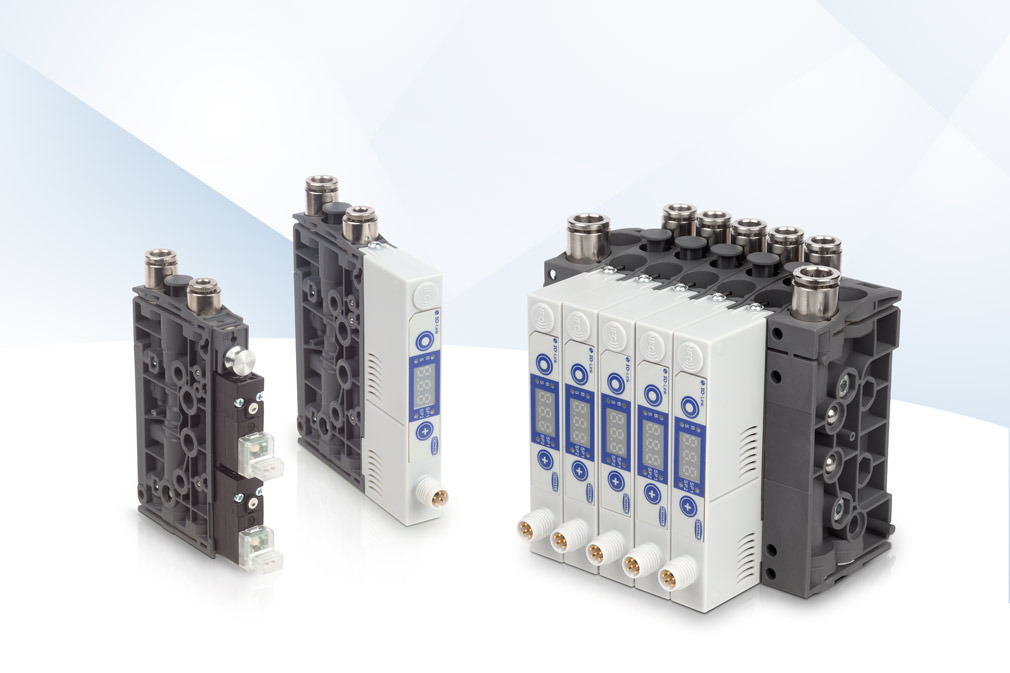

SCPMb/SCPMc/SCPMi：也可用于封锁终端版本

这些发生器还可提供端子版本，用于控制多达 16 个不同的真空回路。

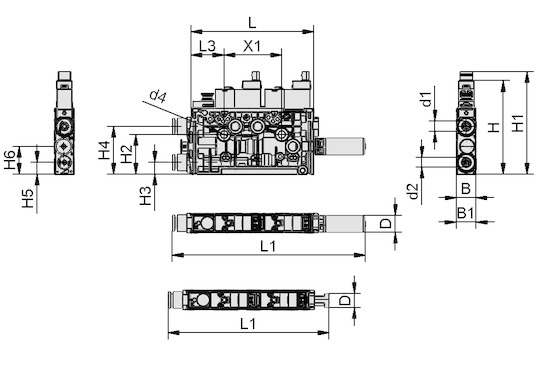

SCPMb 10 S04 NO AAH
属性 价值
B 12 mm
B1 12.50 mm
D 9 mm
d1 6.20 mm
d2 6.20 mm
d4 4.30 mm
H 41.50 mm
H1 64.20 mm
H2 24.95 mm
H3 7.50 mm
H4 30 mm
H5 7.50 mm
H6 17.50 mm
L 76.50 mm
L1 98.30 mm
L3 20.50 mm
X1 36 mm
属性 价值
喷嘴尺寸 1 mm
控制 NO
真空度 87 %
最大抽吸速率 28 l/min
耗气量 (吸气) 45 l/min
最大耗气量 (吹气) 10 l/min
最大真空度 870 mbar
最佳压力 4.50 bar
工作压力范围 3.5 ... 6.0 bar
软管内径 4 mm
软管内径 4 mm
环境温度 0 ... 50 °C
自重 74 g
产品系列 SCPMb
配置器代码 AAH
公制       帝国
本产品的匹配文档可在本节中找到。

证件

语种

操作说明书
English
操作说明书
Deutsch
操作说明书
Español
操作说明书
Français
操作说明书
Italiano
操作说明书
Polski
操作说明书
Türkçe
操作说明书
Pусский
操作说明书
日本語
操作说明书
中国
操作说明书
한국어
操作说明书
Suomalainen
操作说明书
Nederlands
操作说明书
Česky
操作说明书
Hrvatski
操作说明书
Slovenščina
操作说明书
Srpski
操作说明书
Tiếng Việt
UKCA符合性声明
English
UKCA符合性声明
Polski
UKCA符合性声明
Türkçe
UKCA符合性声明
Pусский
UKCA符合性声明
한국어
UKCA符合性声明
Suomalainen
UKCA符合性声明
Nederlands
UKCA符合性声明
Česky
UKCA符合性声明
Hrvatski
UKCA符合性声明
Slovenščina
UKCA符合性声明
Srpski
UKCA符合性声明
Tiếng Việt
欧盟符合性声明
English
欧盟符合性声明
Deutsch
欧盟符合性声明
Español
欧盟符合性声明
Français
欧盟符合性声明
Italiano
欧盟符合性声明
Polski
欧盟符合性声明
Türkçe
欧盟符合性声明
Pусский
欧盟符合性声明
한국어
欧盟符合性声明
Suomalainen
欧盟符合性声明
Nederlands
欧盟符合性声明
Česky
欧盟符合性声明
Hrvatski
欧盟符合性声明
Slovenščina
欧盟符合性声明
Srpski
欧盟符合性声明
Tiếng Việt
文件也有完整的英文版本。

证件

语种

操作说明书
English English
UKCA符合性声明
English English
欧盟符合性声明
English English

产品推荐

集成式发生器终端 SCTSi Ethernet
高效
集成式发生器终端 SCTSi Ethernet
  • 抽吸能力可达 67 l/min
  • 最大真空度 85%
  • 塑料制成的主体
  • 支持EtherCat, Ethernet/IP和ProfiNet以太网连接
×
集成式发生器终端 SCTSi Ethernet
由2至16个集成式真空发生器组成的集成式发生器终端，拥有节能喷嘴技术、节气功能、能源和过程控制以及以太网接口。可通过手机NFC技术读取和设定参数。用于动态和灵活工艺中。
集成式真空发生器 SCTSi IO-Link
高效
集成式真空发生器 SCTSi IO-Link
  • 抽吸能力可达 67 l/min
  • 最大真空率：85%
  • 塑料制成的主体
  • IO-Link 接口
×
集成式真空发生器 SCTSi IO-Link
由2至16个集成式真空发生器组成的集成式发生器终端，拥有节能喷嘴技术、节气功能、能源和过程控制以及IO-Link接口。可通过手机NFC技术读取和设定参数。用于动态和灵活工艺中。
真空/压缩空气管 VSL
真空/压缩空气管 VSL
  • 外径/内径从4/2至85/75
  • 材质：PA, PE, PU, PVC
×
真空/压缩空气管 VSL
由PA、PE、PU或PVC材料制成的真空/压缩空气软管，可选硬PVC螺旋、钢丝螺旋或织物内衬增强管。

订单信息: SCPMb 10 S04 NO AAH

集成式真空发生器 SCPM 以直接接插使用状态发货 (不带连接电缆).

  • 可选备件: 消音器, 过滤部件

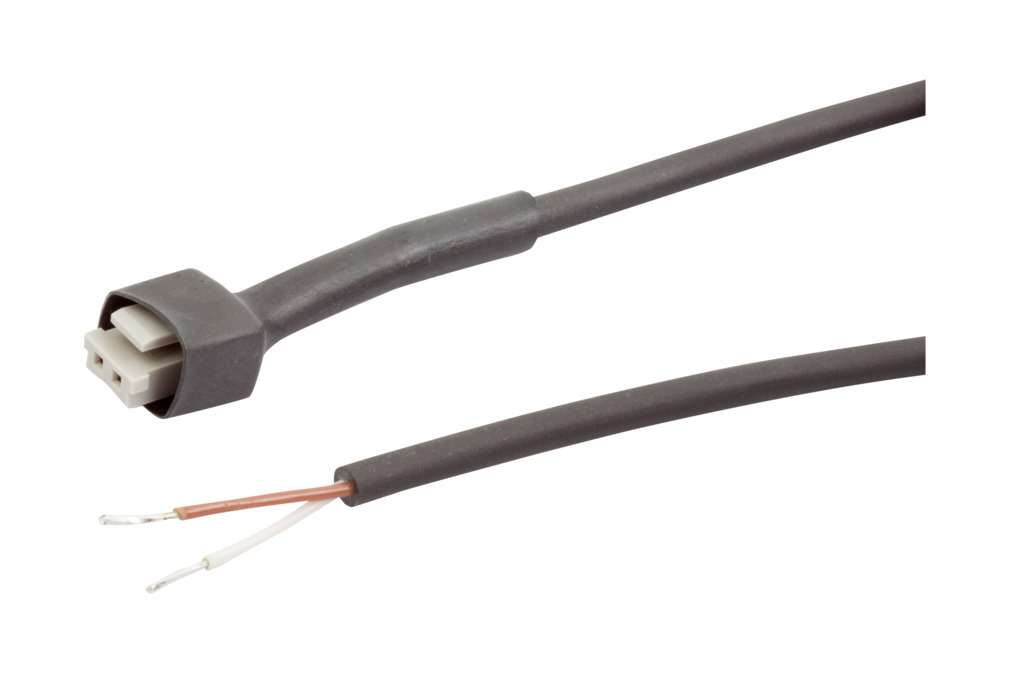

  • 可选配件: 连接电缆，连接插头
