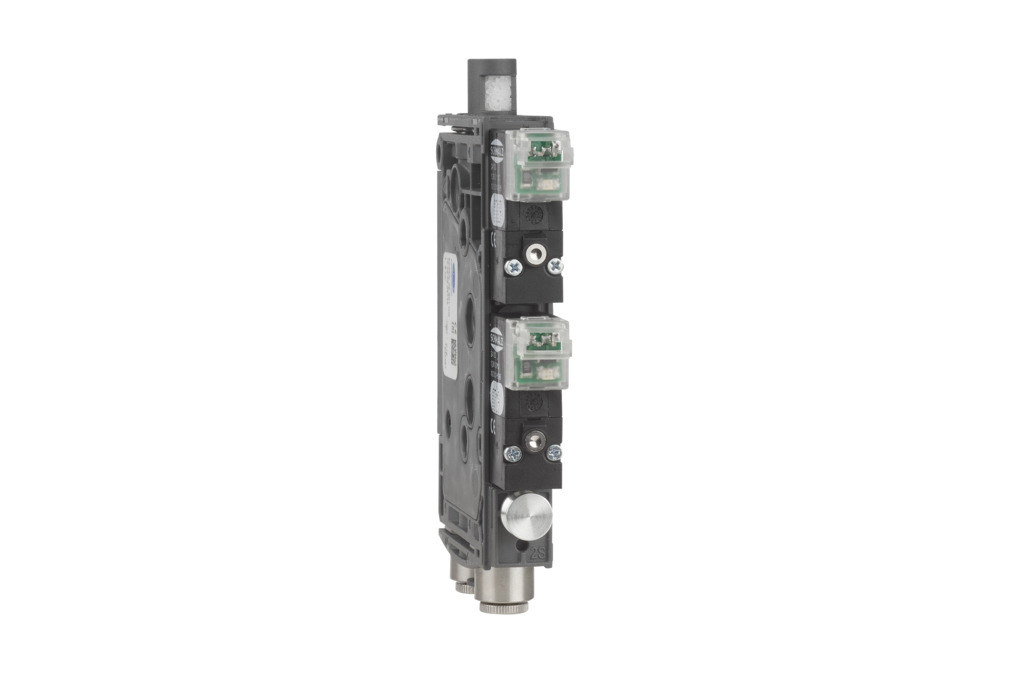

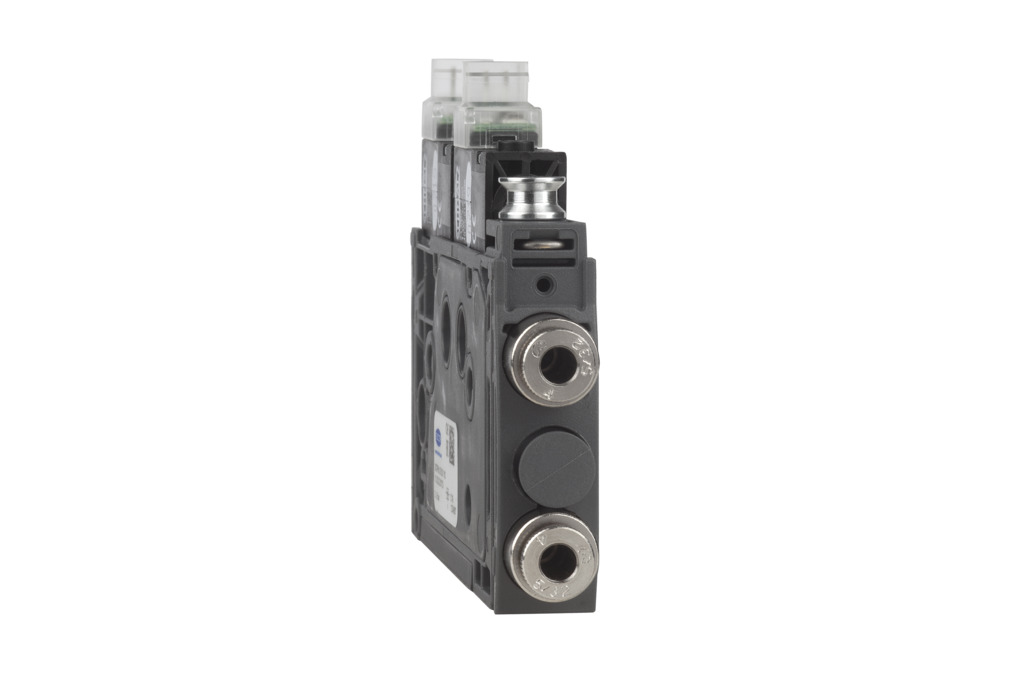

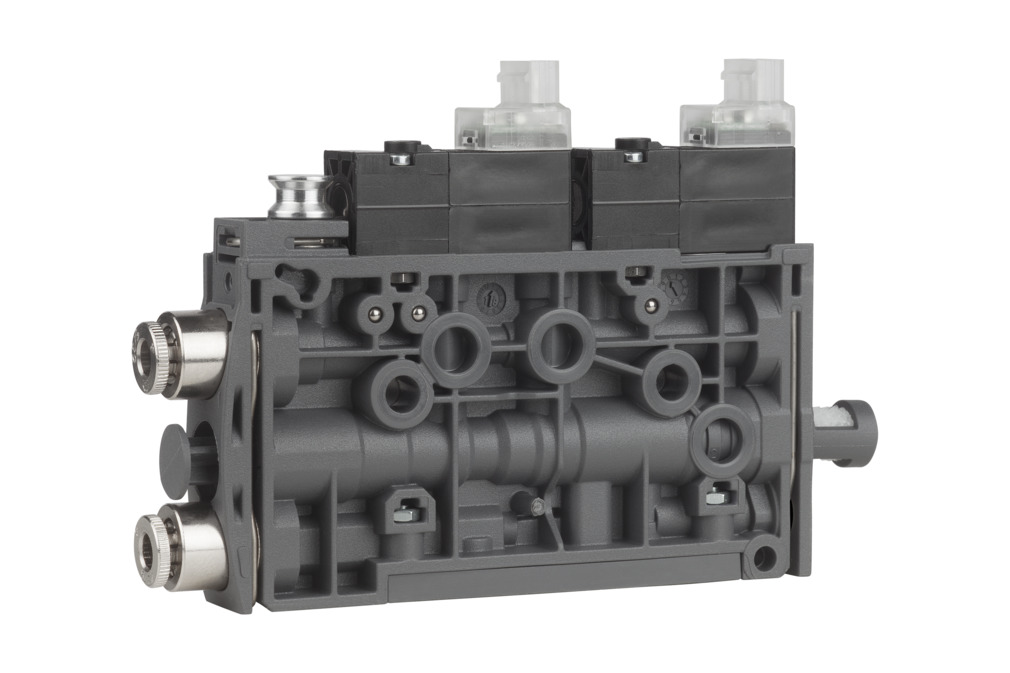

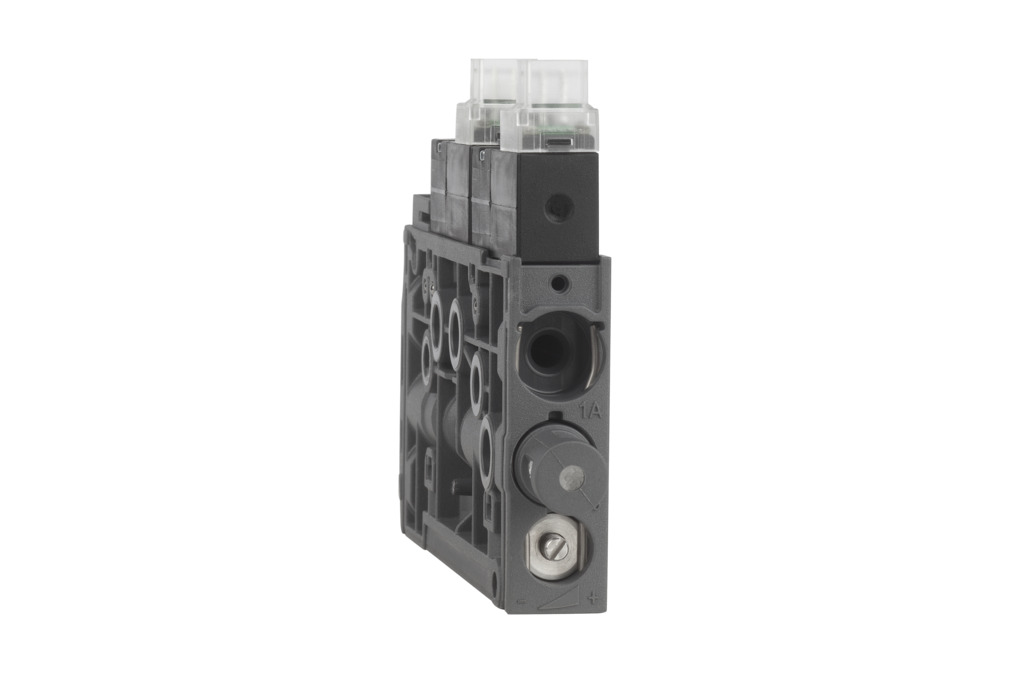

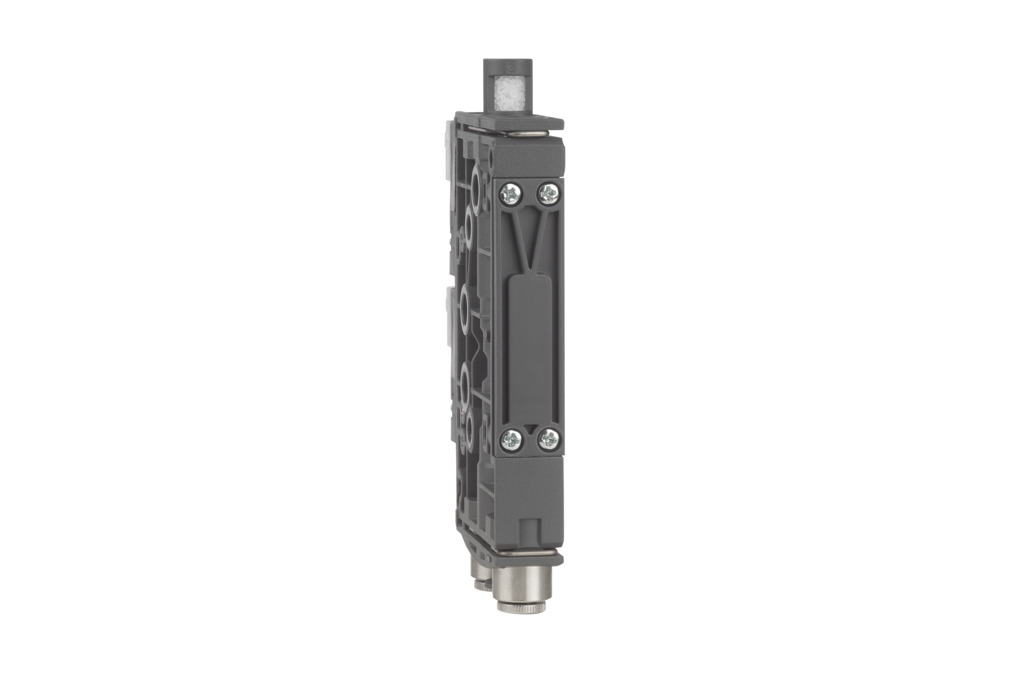

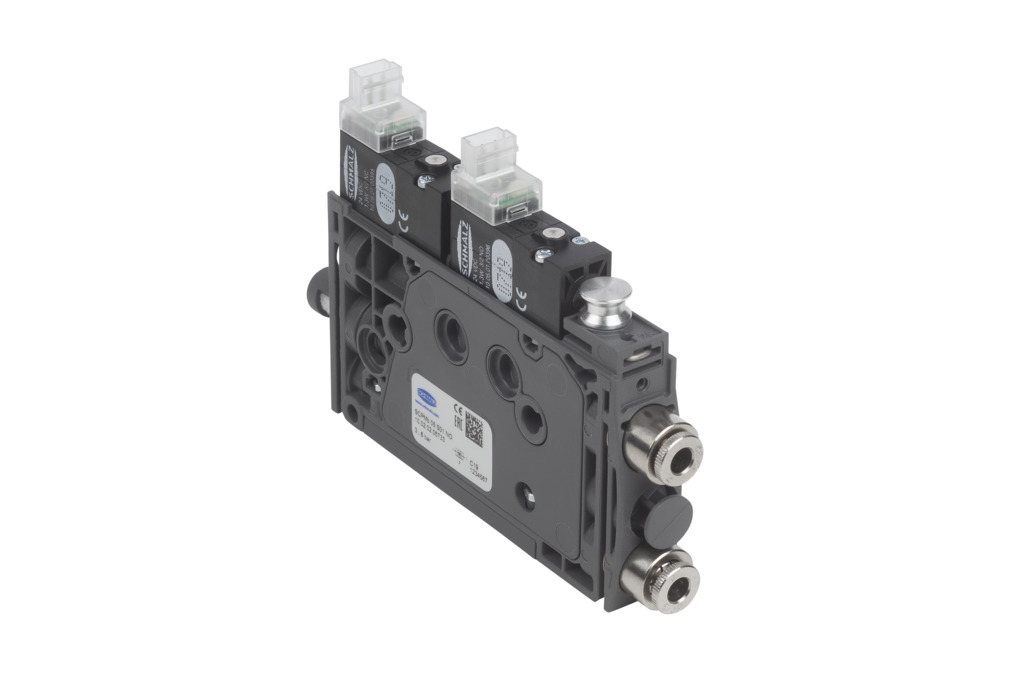

SCPMb 05 S01 NC AAD

物料号: 10.02.02.05734

微型泵，集成式真空发生器，最小尺寸

喷嘴尺寸0.5 mm
连接方式气管 D4(1)-D4(2)
最大抽吸速率7.5 l/min
耗气量 (吸气)9 l/min
噪音等级 空载66 dB(A)
工作压力范围3.5 ... 6.0 bar
最大真空度870 mbar
控制常闭
防护等级 IPIP 40 (带插头)
SCPMb/SCPMc/SCPMi：也可用于封锁终端版本

这些发生器还可提供端子版本，用于控制多达 16 个不同的真空回路。
SCPMb 05 S01 NC AAD
属性 价值
B 12 mm
B1 12.50 mm
D 9 mm
d1 4.20 mm
d2 4.20 mm
d4 4.30 mm
H 41.50 mm
H1 64.20 mm
H2 24.95 mm
H3 7.50 mm
H4 30 mm
H5 7.50 mm
H6 17.50 mm
L 76.50 mm
L1 95.30 mm
L3 20.50 mm
X1 36 mm
属性 价值
喷嘴尺寸 0.50 mm
控制 NC
真空度 87 %
最大抽吸速率 7.50 l/min
耗气量 (吸气) 9 l/min
最大耗气量 (吹气) 10 l/min
最大真空度 870 mbar
最佳压力 4 bar
工作压力范围 3.5 ... 6.0 bar
软管内径 2 mm
软管内径 2 mm
环境温度 0 ... 50 °C
自重 74 g
产品系列 SCPMb
配置器代码 AAD
