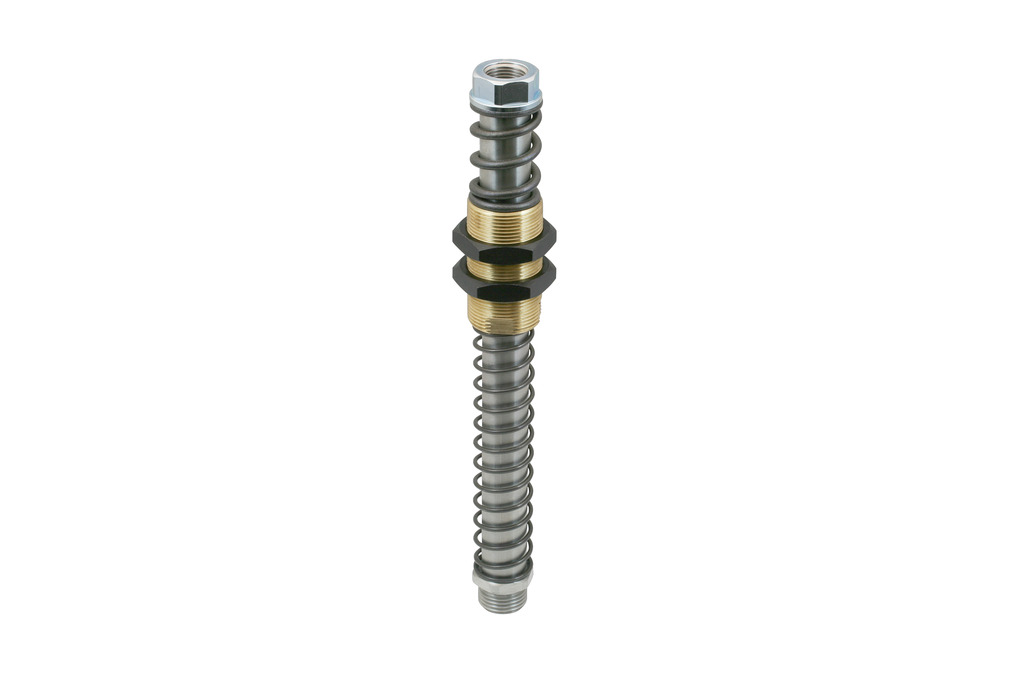

弹簧缓冲支杆,双向阻尼、高度补偿、重载

FSTA-HD G1/2-AG 90 VG

吸盘接口	G1/2"-M
真空接口	G3/8"-F
弹簧行程 Z	90 mm
形状	带防旋转防护装置

FSTA-HD G1/2-AG 90 VG

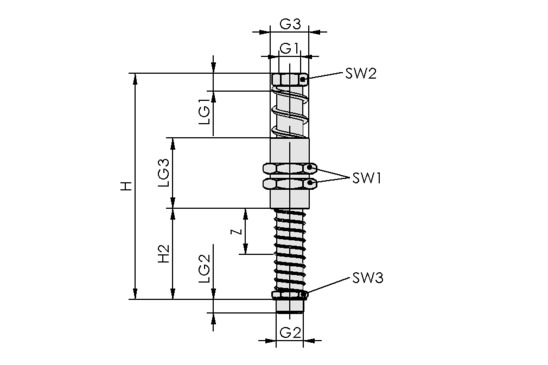

属性	价值
G1	G3/8"-F
G2	G1/2"-M
螺纹 G3	M30x1.5-M
H	229.50 mm
H2	123.30 mm
LG1	12 mm
LG2	10.50 mm
LG3	53 mm
SW1	36 mm
SW2	24 mm
SW3	24 mm
Z（吸盘行程）	90 mm

属性	价值
弹簧刚度	1.072 N/mm
弹簧预紧力	24.38 N
弹簧弹力	75.30 N
垂直负载	4900 N
水平负载	730 N
自重	645 g
环境温度	0 ... 80 °C
产品系列	FSTA-HD

注：弹簧力：与50％的行程有关垂直负荷：最大静负荷水平负荷：水平负荷的规格是指柱塞下缘处于偏斜状态。它是一个最大静载荷，影响水平状态下的挠度和回弹过程。
