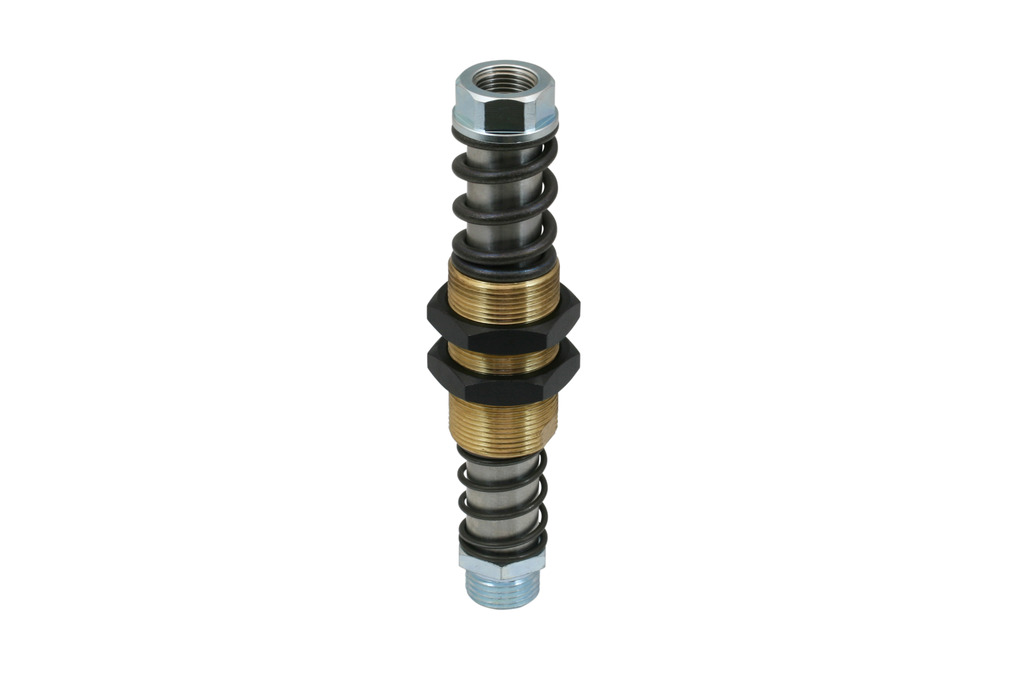

FSTA-HD G1/2-AG 25

物料号: 10.01.02.00779

弹簧缓冲支杆,双向阻尼、高度补偿、重载

FSTA-HD G1/2-AG 25
吸盘接口G1/2"-M
真空接口G3/8"-F
弹簧行程 Z25 mm

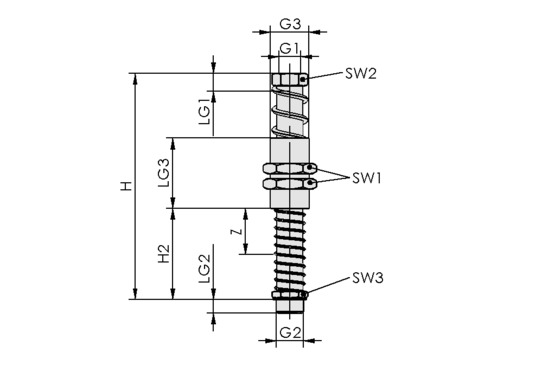

FSTA-HD G1/2-AG 25
属性 价值
G1 G3/8"-F
G2 G1/2"-M
螺纹 G3 M30x1.5-M
H 146.50 mm
H2 40.30 mm
LG1 12 mm
LG2 10.50 mm
LG3 53 mm
SW1 36 mm
SW2 24 mm
SW3 24 mm
Z（吸盘行程） 25 mm
属性 价值
弹簧刚度 3.828 N/mm
弹簧预紧力 25.65 N
弹簧弹力 73.50 N
垂直负载 4900 N
水平负载 1870 N
自重 493 g
环境温度 0 ... 80 °C
产品系列 FSTA-HD


注：弹簧力：与50％的行程有关 垂直负荷：最大静负荷 水平负荷：水平负荷的规格是指柱塞下缘处于偏斜状态。它是一个最大静载荷，影响水平状态下的挠度和回弹过程。

辅料

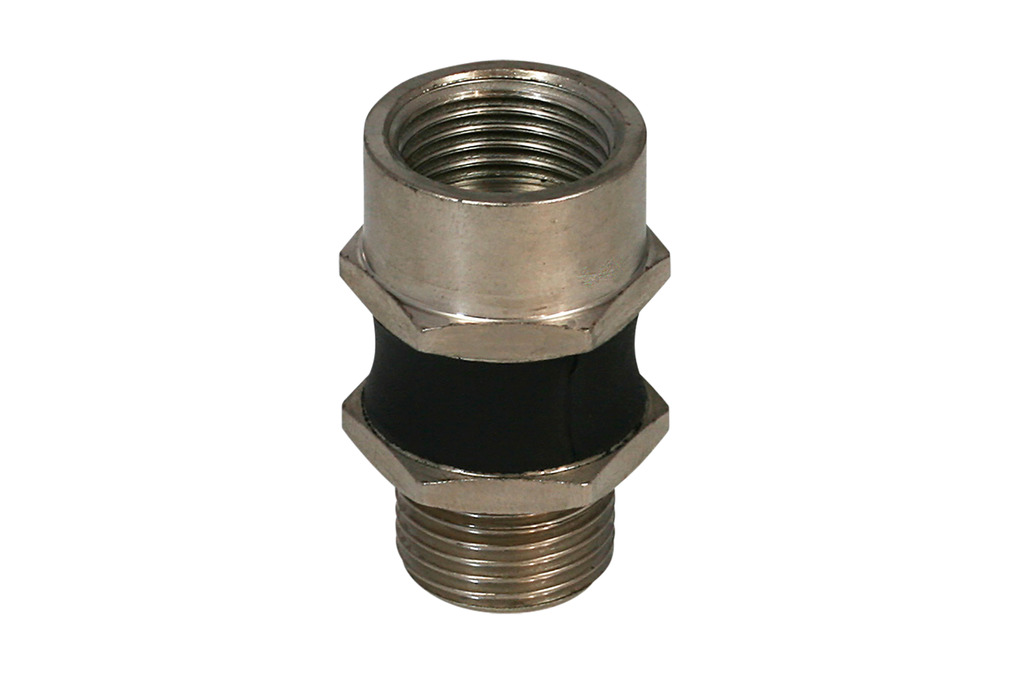

FLK G1/2-IG G1/2-AG
FLK G1/2-IG G1/2-AG
schmalz-select
10.01.03.00175
螺纹 G1G1/2"-F
螺纹 G2G1/2"-M
环境温度0 ... 70 °C
FLK G1/2-IG G1/2-AG V
FLK G1/2-IG G1/2-AG V
schmalz-select
10.01.03.00207
螺纹 G1G1/2"-F
螺纹 G2G1/2"-M
环境温度0 ... 70 °C
形状加强

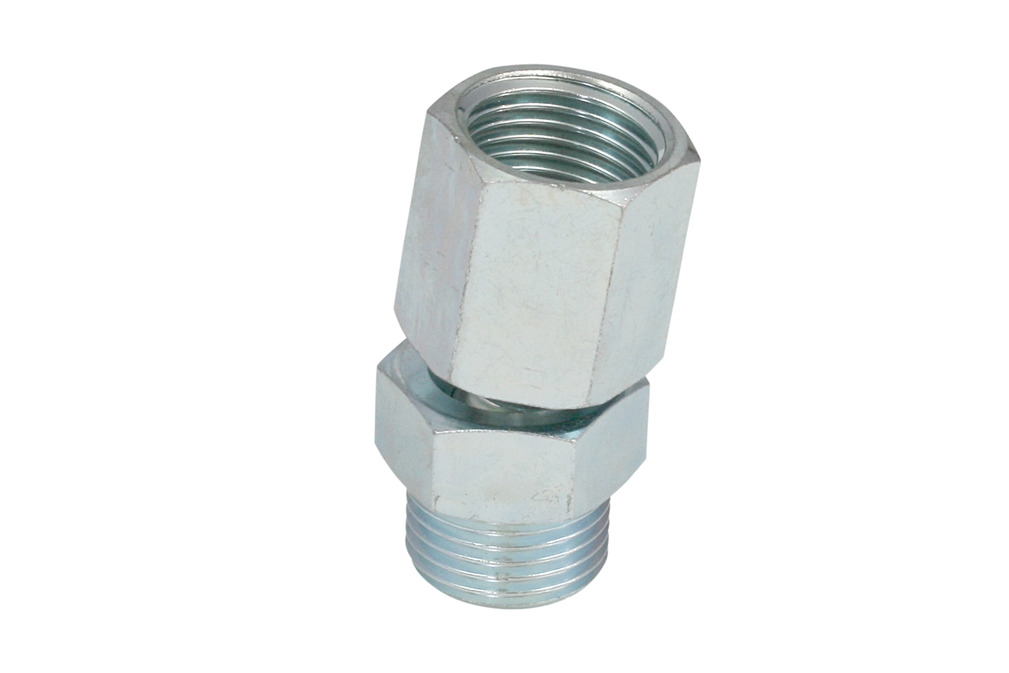

KGL G1/2-IG G1/2-AG
KGL G1/2-IG G1/2-AG
10.01.03.00111
螺纹 G1G1/2"-F
螺纹 G2G1/2"-M
高度 H40 mm

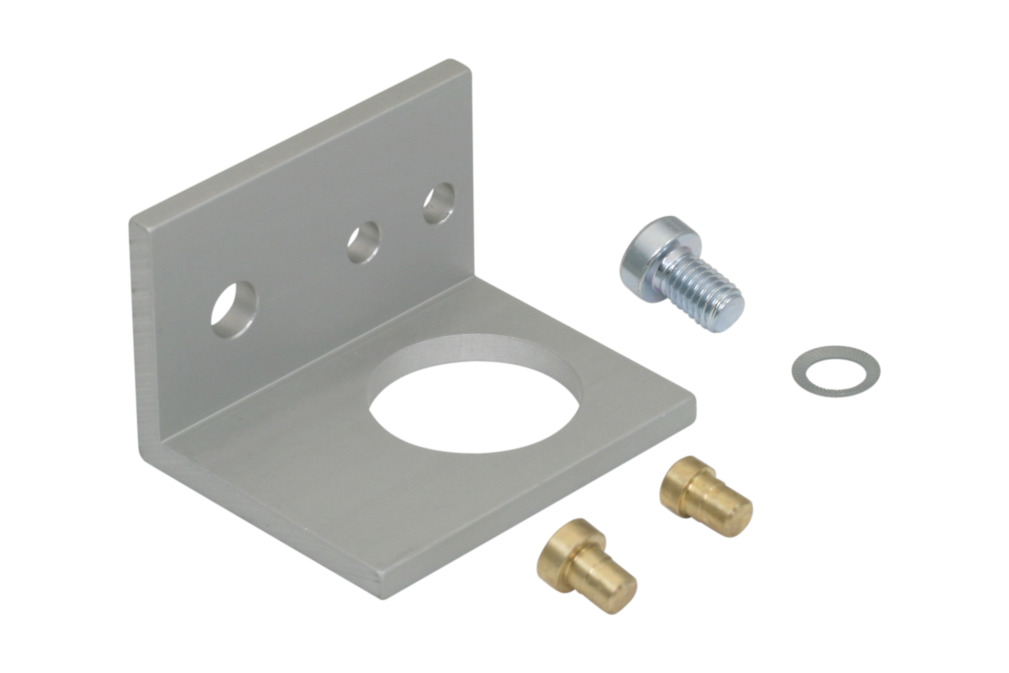

HTR-STA 62 1N D30 WI
HTR-STA 62 1N D30 WI
10.08.03.00148
长 L62 mm
连接方式 1滑块
吸盘或弹簧连接轮廓D30-G1 / 2
形状直角固定
HTR-STS 40x40 D30 WI
HTR-STS 40x40 D30 WI
10.08.03.00090
连接方式 140x40
吸盘或弹簧连接轮廓D30-G1 / 2
形状直角固定

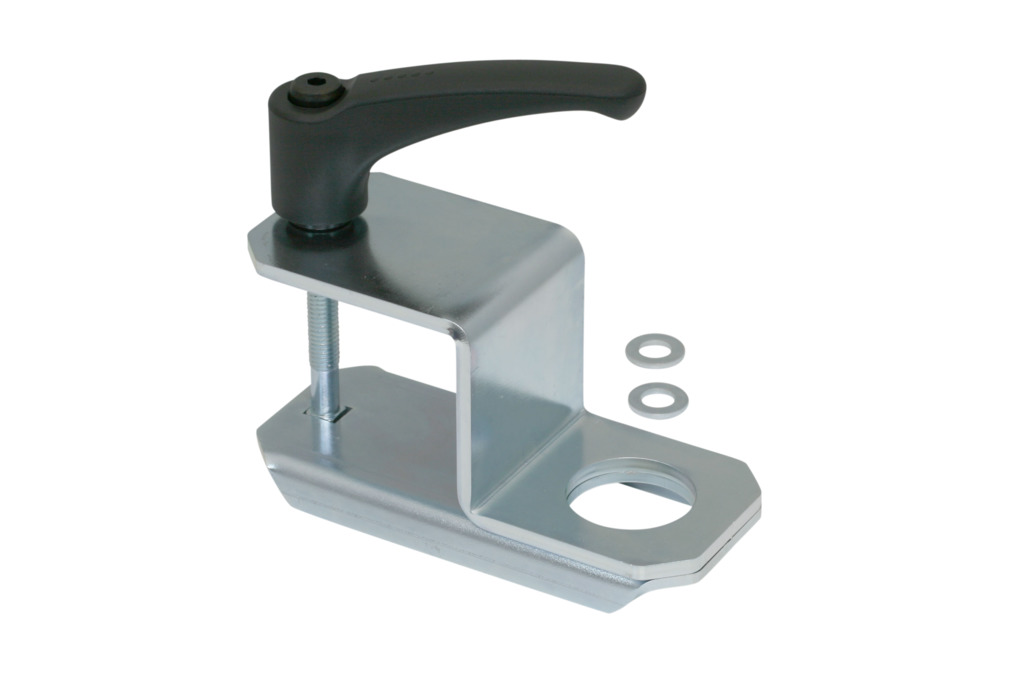

HTR-STS 50x50 D30 WI
HTR-STS 50x50 D30 WI
10.08.03.00091
连接方式 150x50
吸盘或弹簧连接轮廓D30-G1 / 2
形状直角固定

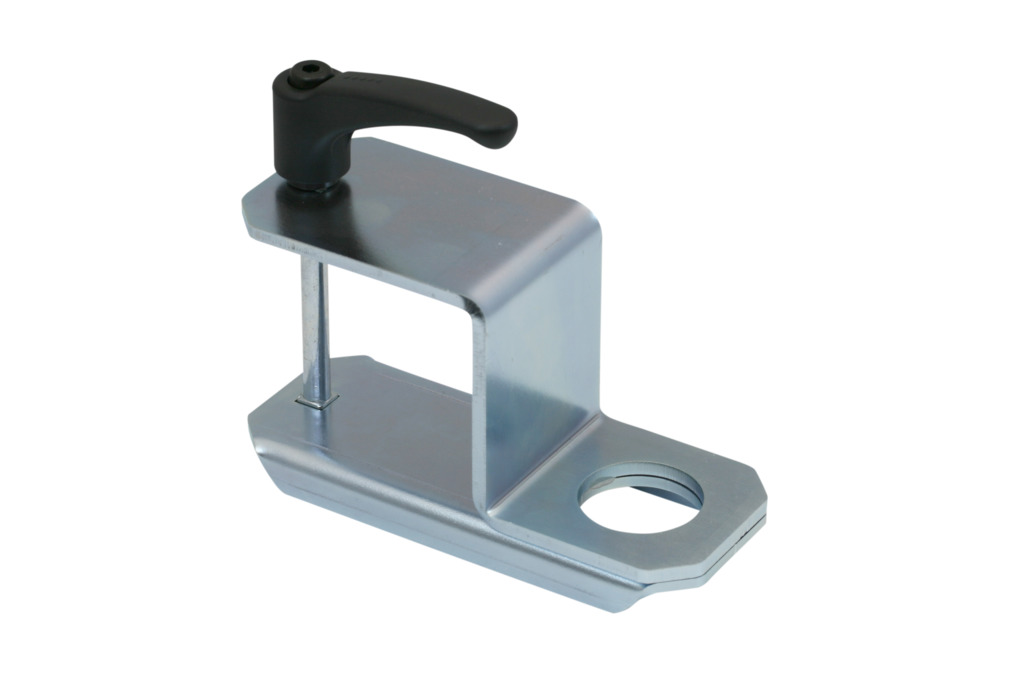

HTR-STS 60x60 D30 WI
HTR-STS 60x60 D30 WI
10.08.03.00092
连接方式 160x60
吸盘或弹簧连接轮廓D30-G1 / 2
形状直角固定
ST G3/8-AG 9 MS-V
ST G3/8-AG 9 MS-V
10.08.03.00159
螺纹 G1G3/8"-M
建议软管内径d9 mm
材质黄铜
表面镀镍
长 L6 mm
公称直径 dn7.4 mm

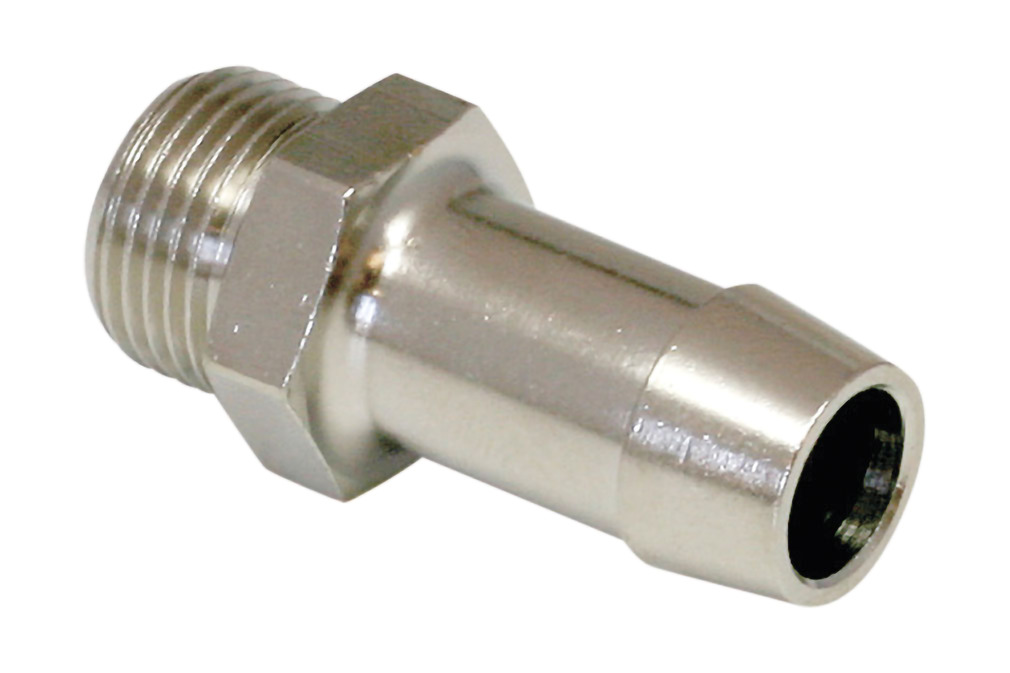

ST G3/8-AG 13 MS-V
ST G3/8-AG 13 MS-V
10.08.03.00160
螺纹 G1G3/8"-M
建议软管内径d13 mm
材质黄铜
表面镀镍
长 L5.9 mm
公称直径 dn10 mm

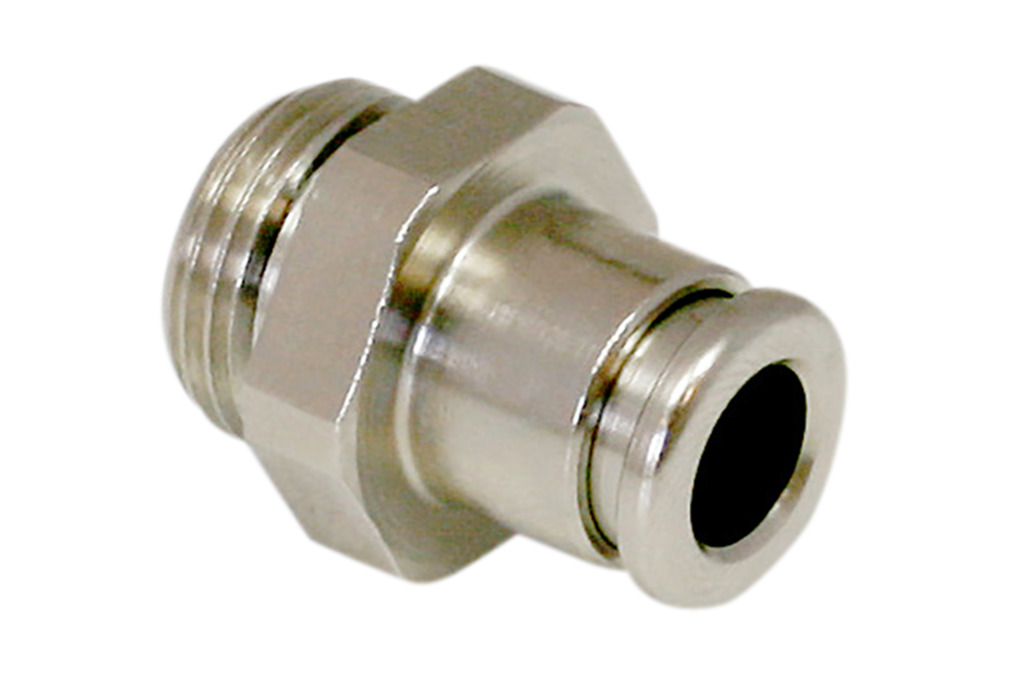

STV-GE G3/8-AG 8
STV-GE G3/8-AG 8
schmalz-select
10.08.02.00237
螺纹 G1G3/8"-M
软管外径8 mm
材质黄铜
环境温度-20 ... 80 °C
外径 D14.6 mm
长 L17.4 mm

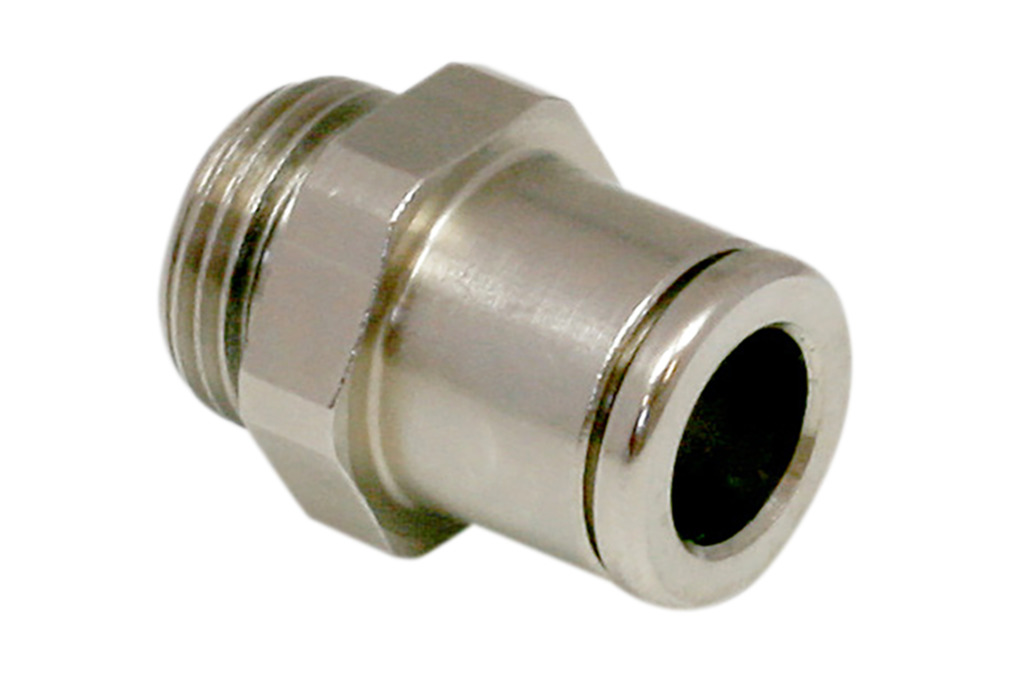

STV-GE G3/8-AG 10
STV-GE G3/8-AG 10
10.08.02.00252
螺纹 G1G3/8"-M
软管外径10 mm
材质黄铜
环境温度-20 ... 80 °C
外径 D16.5 mm
长 L20.1 mm

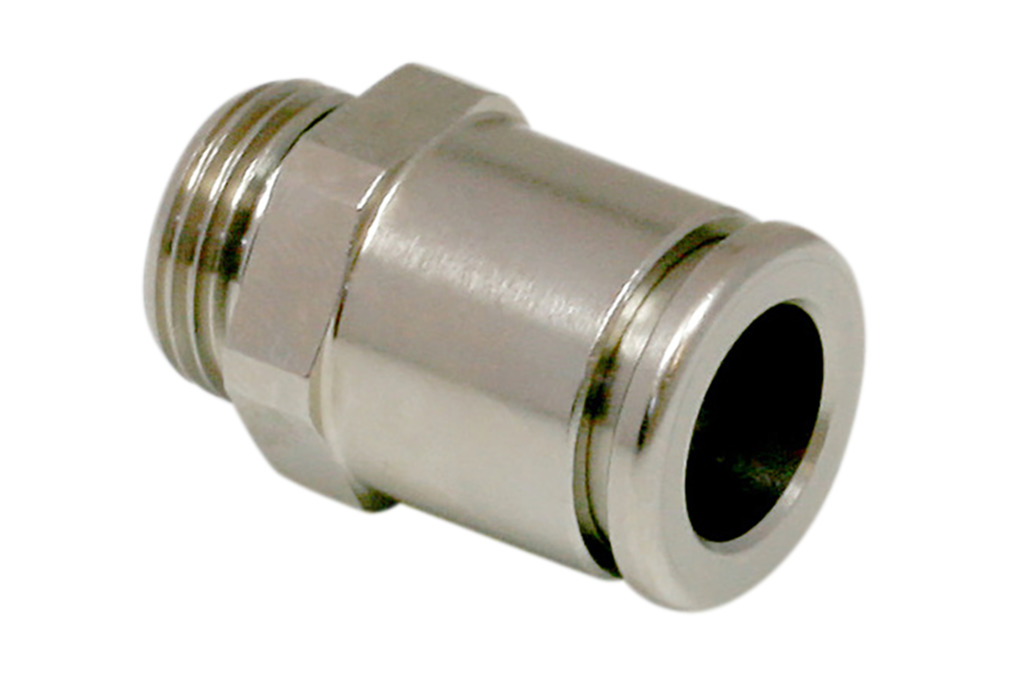

STV-GE G3/8-AG 12
STV-GE G3/8-AG 12
schmalz-select
10.08.02.00209
螺纹 G1G3/8"-M
软管外径12 mm
材质黄铜
环境温度-20 ... 80 °C
外径 D19.5 mm
长 L23.6 mm

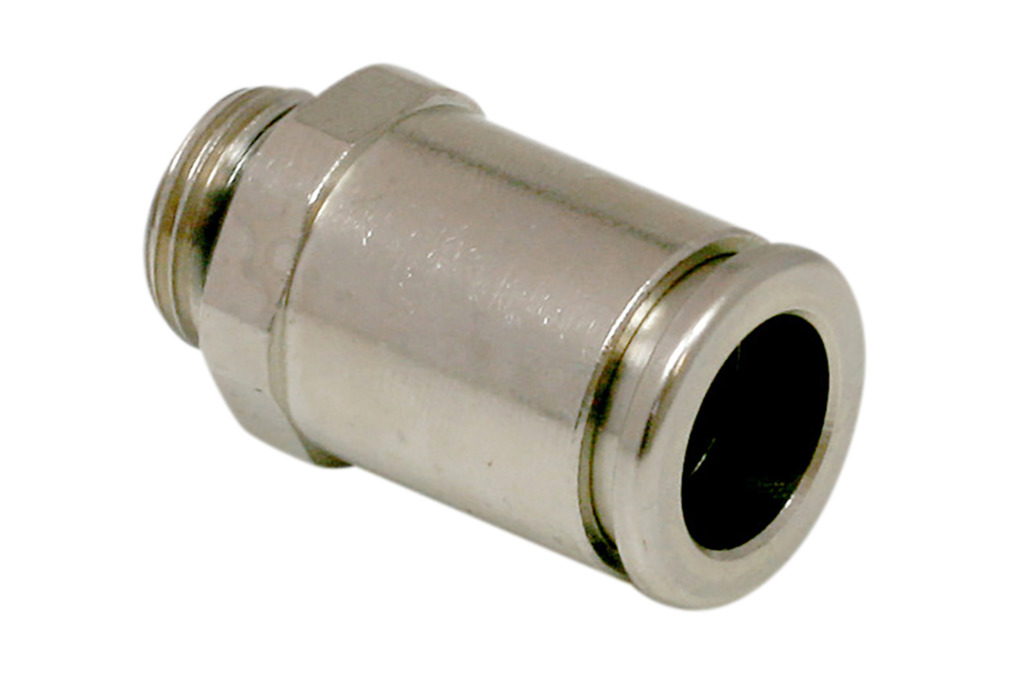

STV-GE G3/8-AG 14
STV-GE G3/8-AG 14
10.08.02.00211
螺纹 G1G3/8"-M
软管外径14 mm
材质黄铜
环境温度-20 ... 80 °C
外径 D21.5 mm
长 L30.5 mm

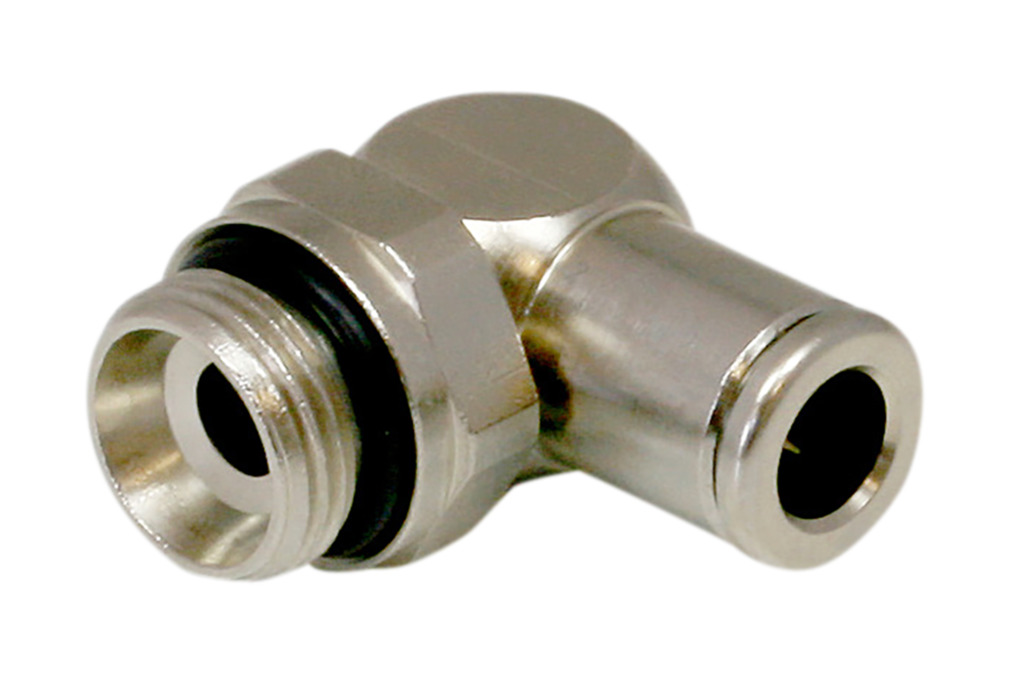

STV-W G3/8-AG 8
STV-W G3/8-AG 8
10.08.02.00236
螺纹 G1G3/8"-M
软管外径8 mm
材质镀镍
环境温度-20 ... 80 °C
长 L23.7 mm

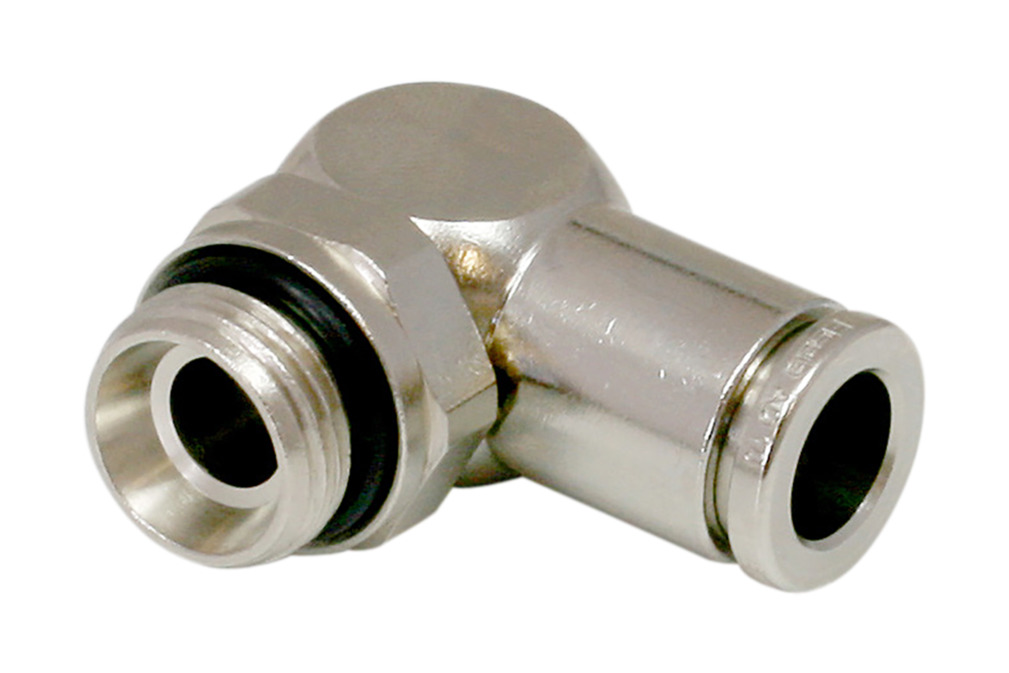

STV-W G3/8-AG 10
STV-W G3/8-AG 10
10.08.02.00255
螺纹 G1G3/8"-M
软管外径10 mm
材质镀镍
环境温度-20 ... 80 °C
长 L35.1 mm

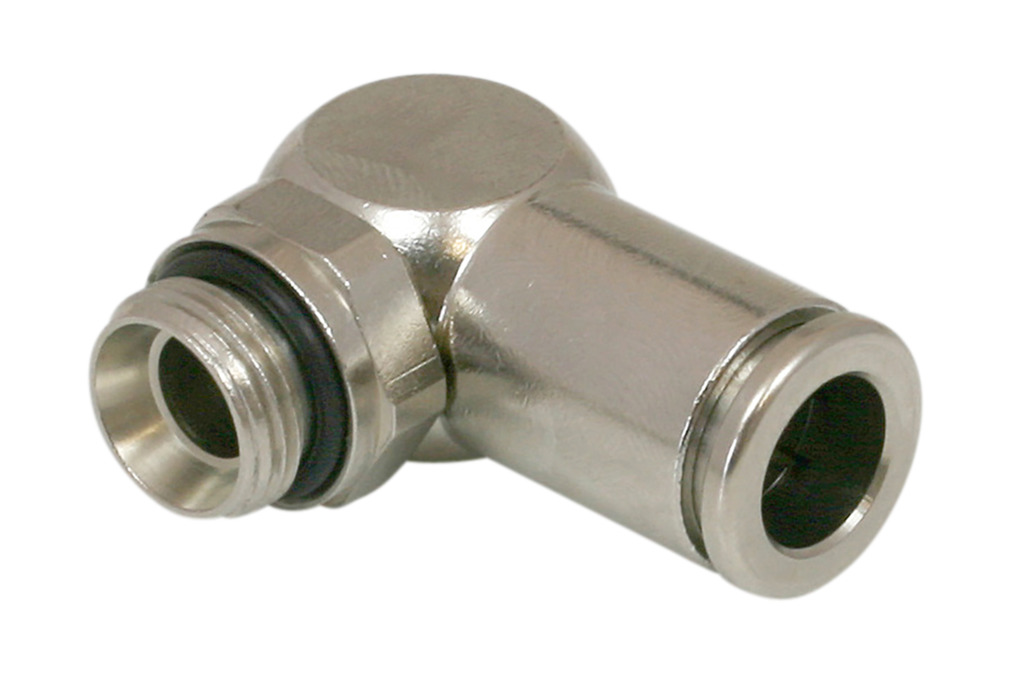

STV-W G3/8-AG 12
STV-W G3/8-AG 12
10.08.02.00163
螺纹 G1G3/8"-M
软管外径12 mm
材质镀镍
环境温度-20 ... 80 °C
长 L34.1 mm

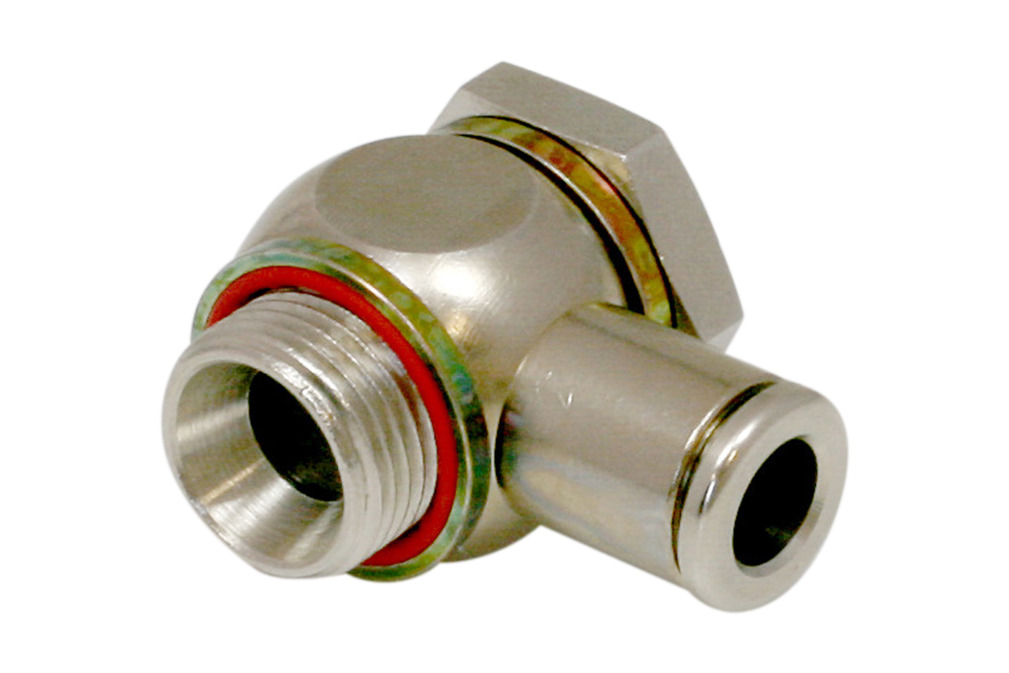

STV-WF G3/8-AG 8
STV-WF G3/8-AG 8
10.08.02.00234
螺纹 G1G3/8"-M
软管外径8 mm
材质镀镍
环境温度-10 ... 70 °C
长 L26.7 mm

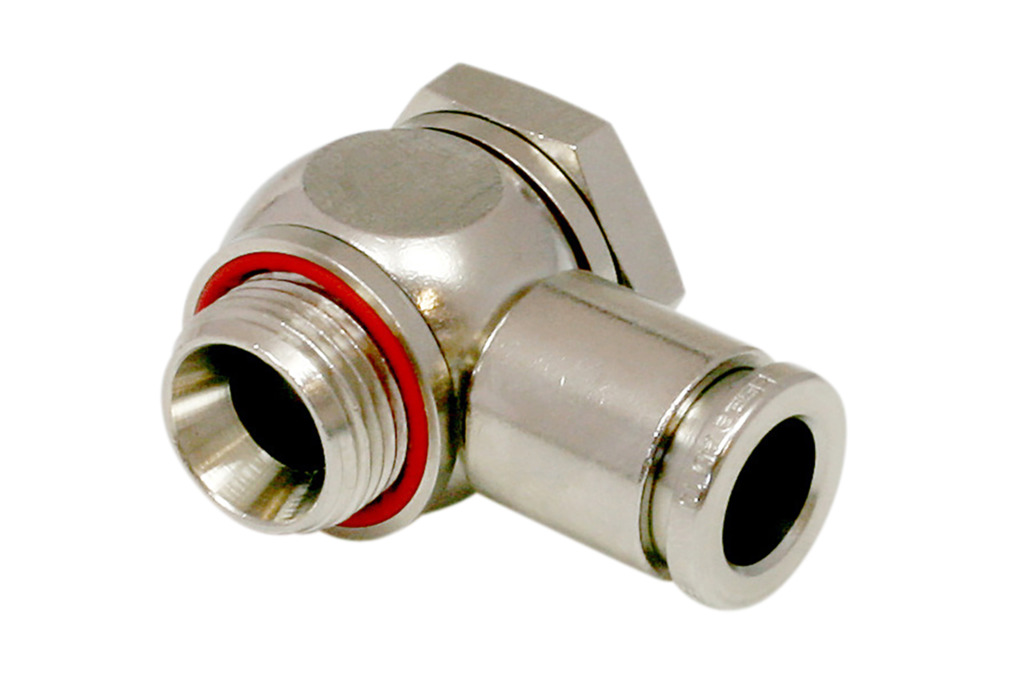

STV-WF G3/8-AG 10
STV-WF G3/8-AG 10
10.08.02.00259
螺纹 G1G3/8"-M
软管外径10 mm
材质镀镍
环境温度-10 ... 70 °C
长 L29.2 mm

订单信息: FSTA-HD G1/2-AG 25

弹簧缓冲支杆FSTA-HD按照即连即用标准出厂。
